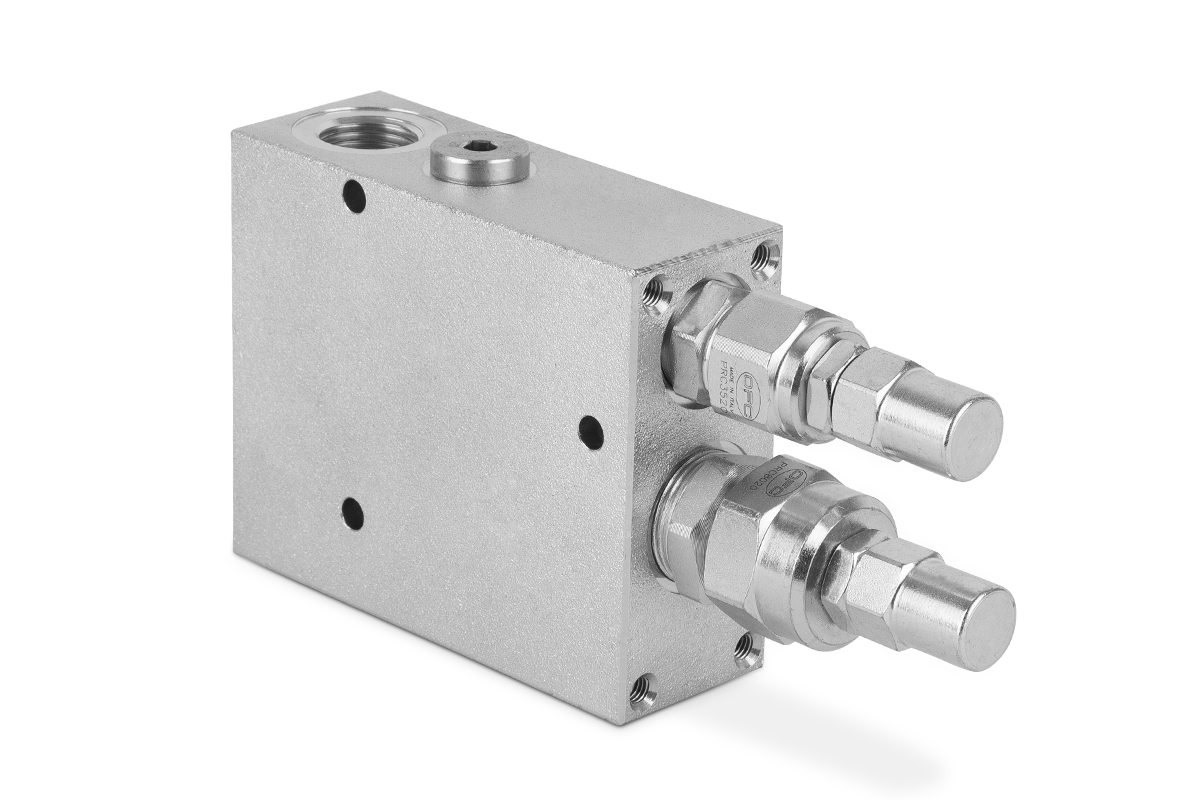

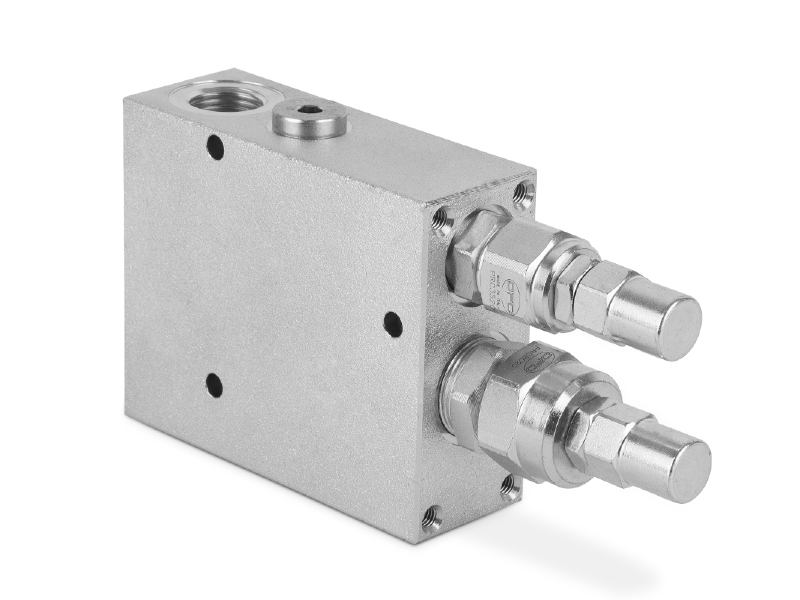

HLUV022020 to zawór rozładowczy typu Hi-Low do układów hydraulicznych z dwiema sekcjami pompy lub dwiema pompami. Łączy ich wydajności podczas pracy przy niższym ciśnieniu, a po osiągnięciu progu rozładowania kieruje strumień z sekcji LP do zbiornika. Sekcja HP może wówczas zasilać odbiornik przy wyższym ciśnieniu.

Zasada działania i przyłącza

Przyłącze LP służy do podłączenia sekcji o większej wydajności, pracującej w fazie niskociśnieniowej. HP jest wejściem sekcji wysokociśnieniowej, C wyjściem do obwodu odbiornika, a T odpływem do zbiornika. Zawór zwrotny oddziela linię wysokociśnieniową od rozładowanej sekcji LP. Oddzielne regulacje określają próg rozładowania LP i ograniczenie ciśnienia HP.

Rozwiązanie pozwala uzyskać szybki ruch przy mniejszym obciążeniu, a następnie wolniejszą fazę roboczą przy wyższym ciśnieniu. Nie utrzymuje jednak jednego stałego ciśnienia niezależnie od warunków pracy.

Dane techniczne

• Producent: OFC – OMPI
• Seria: HLUV
• Pełny kod producenta: HLUV022020
• Symbol w sklepie: VEABP02
• Wielkość: 02
• Zakres nastawy LP: 20–260 bar
• Zakres nastawy HP: 40–210 bar
• Maksymalne ciśnienie katalogowe: 350 bar
• Maksymalny przepływ na drodze LP→C: 30 l/min
• Przyłącza LP, HP i C: G3/8 BSP
• Przyłącze T: G1/2 BSP
• Przyłącze pomiarowe M(HP): G1/4 BSP
• Korpus: stal
• Wkłady: stal ocynkowana, hartowane części wewnętrzne
• Otwory mocujące: gwint M6

Zastosowanie i dobór

Do układów z rozdzielonymi fazami szybkiego ruchu i pracy pod obciążeniem, np. odpowiednio zaprojektowanych pras i zespołów zasilających siłowniki. Rozładowanie sekcji LP zmniejsza zapotrzebowanie mocy tej sekcji podczas fazy wysokociśnieniowej.

Przed zakupem porównaj wydajności obu sekcji pomp, wymagane ciśnienia, schemat połączeń i rysunek przyłączy. Wartość 30 l/min dotyczy drogi LP→C wskazanej w karcie, a nie automatycznie całkowitego przepływu obu pomp. Próg rozładowania LP dobierz poniżej ciśnienia ograniczanego przez sekcję HP; nie wszystkie kombinacje końców podanych zakresów zapewniają właściwą kolejność działania.
