Zawór N.O. SV08-22-01-00-00-B-00 P/N: 805312819

Dostępność: Średnia ilość

Wysyłka w: 48 godzin

Dostawa: sprawdź formy dostawy

Cena brutto: 188,40 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

188.40

Najniższa cena z 30 dni przed obniżką:

Cena netto: 153,17 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Danfoss

Kod produktu: SV08-22-01-00-00-B-00

Opis

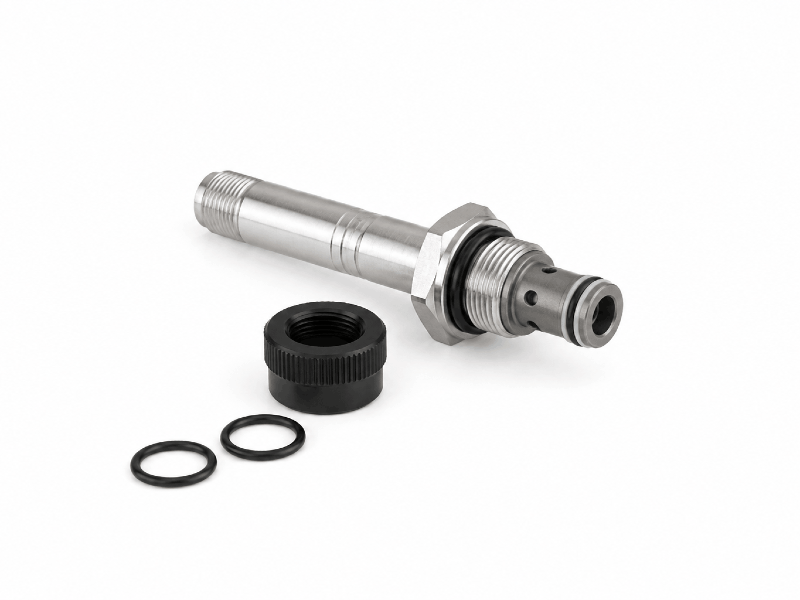

Zawór N.O. Danfoss SV08-22-01-00-00-B-00 – 2/2, spool type, normalnie otwarty

Danfoss SV08-22-01 to nabojowy zawór elektromagnetyczny 2-drogowy, 2-położeniowy, typu spool, w wersji normalnie otwartej (N.O.). Zgodnie z kartą katalogową w stanie beznapięciowym umożliwia przepływ z portu 2 do 1 oraz z 1 do 2. Po wzbudzeniu cewki przepływ zostaje zablokowany w obu kierunkach. Zawór posiada standardowo ręczne przesterowanie typu push pin manual override i może być stosowany do odcinania linii ciśnieniowej, w której przepływ ma być możliwy w obu kierunkach w stanie spoczynkowym.

Specyfikacja techniczna

Symbol	SV08-22-01-00-00-B-00
Kod producenta	805312819
EAN	2010000980767
Typ zaworu	Nabojowy, 2/2, spool type, direct acting, normalnie otwarty
Ciśnienie nominalne	230 bar [3300 psi]
Przepływ nominalny	16 l/min [4.2 US gpm]
Gniazdo montażowe	SDC08-2
Gwint montażowy	3/4-16 UNF-2A
Moment dokręcania	35–40 Nm
Uszczelnienie	Buna-N (kod B)
Manual override	Push pin
Waga katalogowa	0,29 kg [0.64 lb]
Waga handlowa	0,115 kg

Analiza techniczna z karty katalogowej

Direct acting – zawór nie wymaga pilotażu i szybko przełącza stan pracy.
Normalnie otwarty – w stanie bez zasilania umożliwia przepływ w obu kierunkach.
Spool leakage – producent wskazuje typowy przeciek wewnętrzny zależny od różnicy ciśnień między portami, charakterystyczny dla konstrukcji suwakowej.
Odporność cykliczna – ciśnienie nominalne określono wg standardu NFPA fatigue test przy 1 milionie cykli.
Praca rozszerzona – zawór może pracować przy 315 bar [4600 psi] przez 400 000 cykli; przy zasilaniu od portu 2 trwałość rośnie do 600 000 cykli.

Wymiary i montaż

Długość całkowita	63,5 mm [2.50"]
Wysunięcie przed gwintem	27,2 mm [1.07"]
Skok ręcznego przesterowania	2,5 mm [0.10"]
Średnica zewnętrzna	Ø23,8 mm [0.94"]
Klucz montażowy	24 mm
Moment dokręcania cewki / nakrętki	4–6 Nm

Bezpieczeństwo i eksploatacja

zawór należy montować wyłącznie w gnieździe SDC08-2,
dla korpusów aluminiowych producent zaleca pracę przy ciśnieniach poniżej 210 bar,
po montażu należy sprawdzić szczelność i poprawność działania cewki,
zawór przeznaczony do układów, w których w stanie spoczynkowym wymagany jest przepływ w obu kierunkach.

Zastosowanie

odcinanie linii ciśnieniowych,
układy hydrauliki siłowej sterowane elektrycznie,
maszyny przemysłowe i mobilne,
obwody wymagające przepływu dwukierunkowego w stanie beznapięciowym.

FAQ

Czy jest to zawór normalnie otwarty?
Tak, w stanie beznapięciowym przepływ między portami 1 i 2 jest możliwy w obu kierunkach.

Co dzieje się po podaniu napięcia?
Po wzbudzeniu cewki zawór blokuje przepływ w obu kierunkach.

Czy ma ręczne przesterowanie?
Tak, standardowo wyposażono go w push pin manual override.

Pliki do pobrania:

Karta katalogowa SV08 22 01.pdf
