Elektrozawór nabojowy Danfoss SV08-22-02 N.C. 230 bar – 805312919

Elektrozawór nabojowy Danfoss SV08-22-02 N.C. – 230 bar, 18 l/min

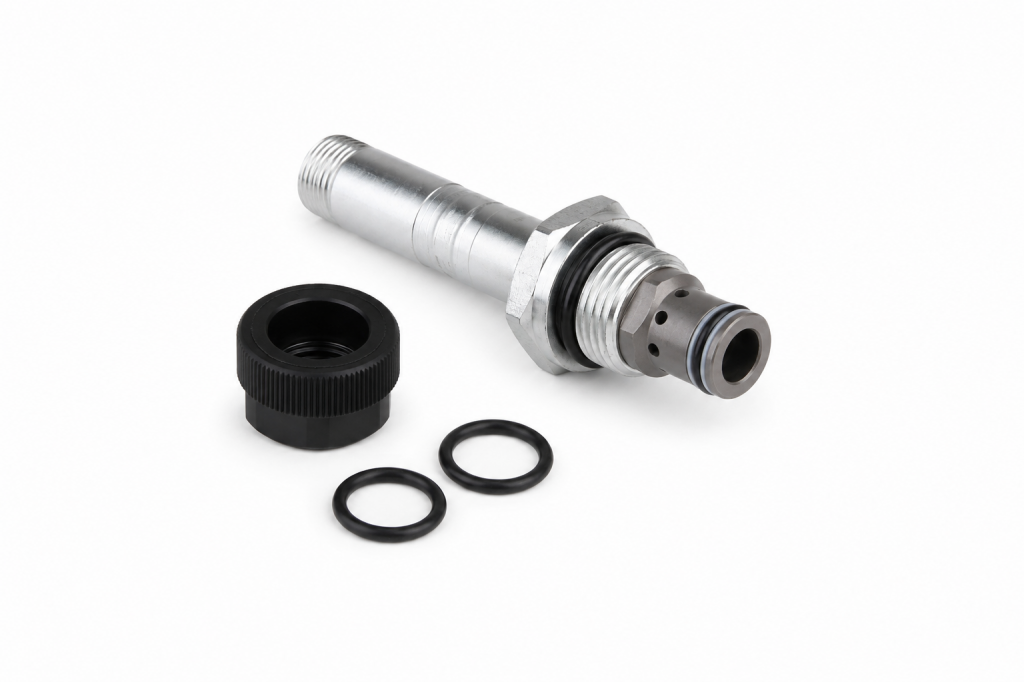

Elektrozawór nabojowy Danfoss SV08-22-02-00-00-B-00 (P/N 805312919) to elektromagnetycznie sterowany zawór suwakowy 2-drogowy, 2-położeniowy, normalnie zamknięty (N.C.). Przeznaczony jest do sterowania przepływem oleju w układach hydrauliki siłowej.

W stanie bez zasilania zawór blokuje przepływ pomiędzy portami 1 i 2 w obu kierunkach. Po podaniu napięcia na odpowiednią cewkę umożliwia przepływ oleju zarówno z portu 1 do 2, jak i z portu 2 do 1.

Model charakteryzuje się ciśnieniem nominalnym 230 bar i przepływem 18 l/min. Wykonanie SV08-22-02-00-00-B-00 dostarczane jest bez cewki elektromagnetycznej i bez korpusu przyłączeniowego.

Parametry techniczne zaworu Danfoss SV08-22-02

• Producent: Danfoss
• Seria: SV08-22
• Pełny symbol: SV08-22-02-00-00-B-00
• Numer katalogowy P/N: 805312919
• Rodzaj: elektrozawór hydrauliczny nabojowy
• Konstrukcja: suwakowa
• Funkcja: 2/2, normalnie zamknięty (N.C.)
• Ciśnienie nominalne: 230 bar
• Przepływ nominalny: 18 l/min
• Sterowanie: elektromagnetyczne
• Położenie bez zasilania: zamknięty w obu kierunkach
• Położenie po zasileniu: przepływ w obu kierunkach
• Uszczelnienia: Buna-N (NBR)
• Gniazdo montażowe: SDC08-2
• Gwint naboju: 3/4-16 UNF-2A
• Wykonanie: bez cewki i korpusu
• Masa: 0,29 kg
• Kod EAN: 2010000950975

Jak działa zawór SV08-22-02?

Zawór Danfoss SV08-22-02 wykorzystuje mechanizm suwakowy i elektromagnetyczne sterowanie położeniem elementu roboczego.

• Bez zasilania cewki: przepływ pomiędzy portami 1 i 2 jest zablokowany w obu kierunkach.
• Po podaniu zasilania: zawór otwiera drogę przepływu w obu kierunkach.

Ze względu na konstrukcję suwakową zawór może wykazywać przeciek wewnętrzny zależny od różnicy ciśnień między portami. Nie jest przeznaczony do zastosowań wymagających absolutnej szczelności odcięcia.

Co wyróżnia elektrozawór Danfoss SV08-22-02?

• Funkcja normalnie zamknięta N.C.: blokowanie przepływu bez zasilania.
• Przepływ dwukierunkowy: po otwarciu zaworu olej może przepływać w obu kierunkach.
• Konstrukcja nabojowa: montaż w odpowiednio wykonanym gnieździe SDC08-2.
• Ciśnienie nominalne 230 bar: zastosowanie w układach hydraulicznych.
• Uszczelnienia NBR: standardowe wykonanie Buna-N.
• Wykonanie bez cewki: możliwość zastosowania odpowiedniej cewki zgodnej z wymaganiami producenta.

Zastosowanie zaworu SV08-22-02

Elektrozawór może być stosowany w odpowiednio zaprojektowanych układach hydrauliki siłowej do elektrycznego otwierania i zamykania drogi przepływu oleju.

Przykładowe zastosowania obejmują bloki zaworowe, agregaty hydrauliczne oraz układy sterowania przepływem, w których wymagane jest normalnie zamknięte położenie zaworu.

Ważne informacje dotyczące montażu

Oferowany model SV08-22-02-00-00-B-00 jest wersją nabojową bez cewki elektromagnetycznej i bez korpusu przyłączeniowego. Przed montażem należy dobrać odpowiednią cewkę i zapewnić zgodność gniazda montażowego z dokumentacją producenta.

Podczas montażu należy przestrzegać zaleceń Danfoss dotyczących uszczelnień, czystości oleju i momentu dokręcania zaworu.

Dobór elektrozaworu hydraulicznego

Przed zamówieniem zalecamy porównanie pełnego symbolu zaworu, funkcji hydraulicznej, ciśnienia, przepływu, rodzaju uszczelnień oraz gniazda montażowego z wymaganiami instalacji.
