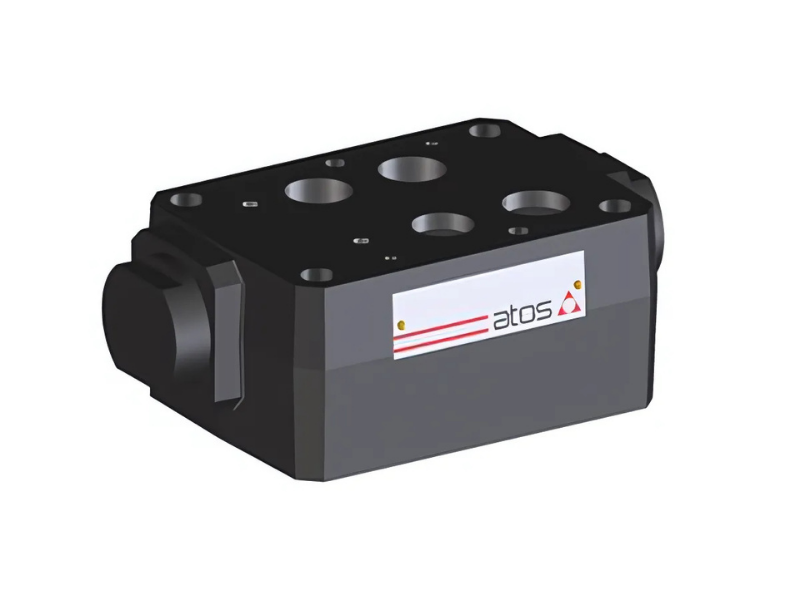

Warstwowy zawór sterowany JPR-212 - Atos

Dane techniczne:

• Symbol: JPR-212
• Typ zaworu: Płytowy/Warstwowy
• Rozmiar ISO4401: NG 16
• Rozmiar CETOP: 7
• Ciśnienie: 350 bar
• Przepływ: 200 l/min
• Rodzaj uszczelnienia: NBR
• Zastosowanie: Układy hydrauliczne w maszynach przemysłowych

Opis produktu:

• Warstwowy zawór sterowany JPR-212 to solidny komponent typu płytowego, zaprojektowany do pracy w układach hydraulicznych maszyn przemysłowych.
• Zgodny z normą ISO4401 NG 16 i rozmiarem CETOP 7, oferuje ciśnienie robocze do 350 bar oraz przepływ do 200 l/min.
• Wyposażony w uszczelnienia NBR, zapewnia szczelność i trwałość, co czyni go odpowiednim do wymagających aplikacji przemysłowych, budowlanych i rolniczych.
• Warstwowy zawór zwrotny sterowany Atos JPR-212 to element hydrauliczny typu sandwich (płytowy), przeznaczony do pracy w układach hydrauliki siłowej z rozdzielaczami suwakowymi zgodnymi z normą CETOP 5 / ISO 4401-05 / NG10.
• Zawór umożliwia przepływ cieczy w jednym kierunku (np. do siłownika), jednocześnie blokując przepływ w kierunku przeciwnym, o ile nie zostanie podany zewnętrzny sygnał sterujący (ciśnieniowy) do odblokowania. Model JPR-212 umożliwia kontrolę przepływu zarówno w linii A, jak i B – dzięki temu często stosowany jest przy obustronnym blokowaniu siłowników dwustronnego działania.

Dane techniczne:

• Typ: Zawór zwrotny sterowany (pilot-operated check valve)
• Model: JPR-212
• Producent: Atos
• Rodzaj montażu: Warstwowy / sandwich (płytowy)
• Standard przyłącza: CETOP 5 / ISO 4401-05 / NG10
• Kierunek działania: podwójny – linia A i B
• Ciśnienie robocze: do 350 bar
• Natężenie przepływu: do 100 l/min
• Materiał korpusu: stal / żeliwo fosforowane lub lakierowane
• Temperatura pracy: -20°C do +80°C (w zależności od uszczelnień)
• Uszczelnienia: standardowo NBR (inne na zamówienie)

Zastosowanie:

• Układy hydrauliki siłowej z siłownikami dwustronnymi
• Systemy, które wymagają blokady ruchu w obu kierunkach
• Zabezpieczenie siłowników przed opadaniem lub niekontrolowanym ruchem
• Montaż bezpośrednio pod rozdzielaczem CETOP 5
• Przemysł maszynowy, energetyczny, budowlany, rolniczy

Zalety:

• ✅ Blokowanie w obu liniach (A i B) – idealny do siłowników dwustronnych
• ✅ Pełna zgodność z normą CETOP 5 (ISO 4401-05 / NG10)
• ✅ Sterowane odblokowanie przepływu – kontrola z zewnętrznego ciśnienia
• ✅ Wysokie ciśnienie robocze – do 350 bar
• ✅ Trwała i kompaktowa konstrukcja warstwowa (sandwich)
• ✅ Niezawodne działanie – produkt marki Atos (Włochy)

Poniżej znajduje się plik do pobrania z kartą katalogową z dokładną specyfikacją techniczną produktu oraz certyfikat EU.

Gwarancja towaru najwyższej jakości z certyfikatami, spełniającego wymagane normy.

Zdjęcia przedstawiają wygląd produktu jak najbardziej zbliżony do wyglądu faktycznego, niemniej jednak posiadają status - poglądowe
