Tabela gwintów hydraulicznych – BSP, NPT, JIC, ORFS, DIN
Dobór odpowiedniego gwintu hydraulicznego jest kluczowy dla szczelności i bezpieczeństwa instalacji hydrauliki siłowej. W praktyce warsztatowej często dochodzi do pomyłek między różnymi standardami gwintów, szczególnie między BSP, NPT oraz JIC.
Poniższa tabela przedstawia najczęściej stosowane standardy gwintów w hydraulice siłowej oraz ich podstawowe cechy.

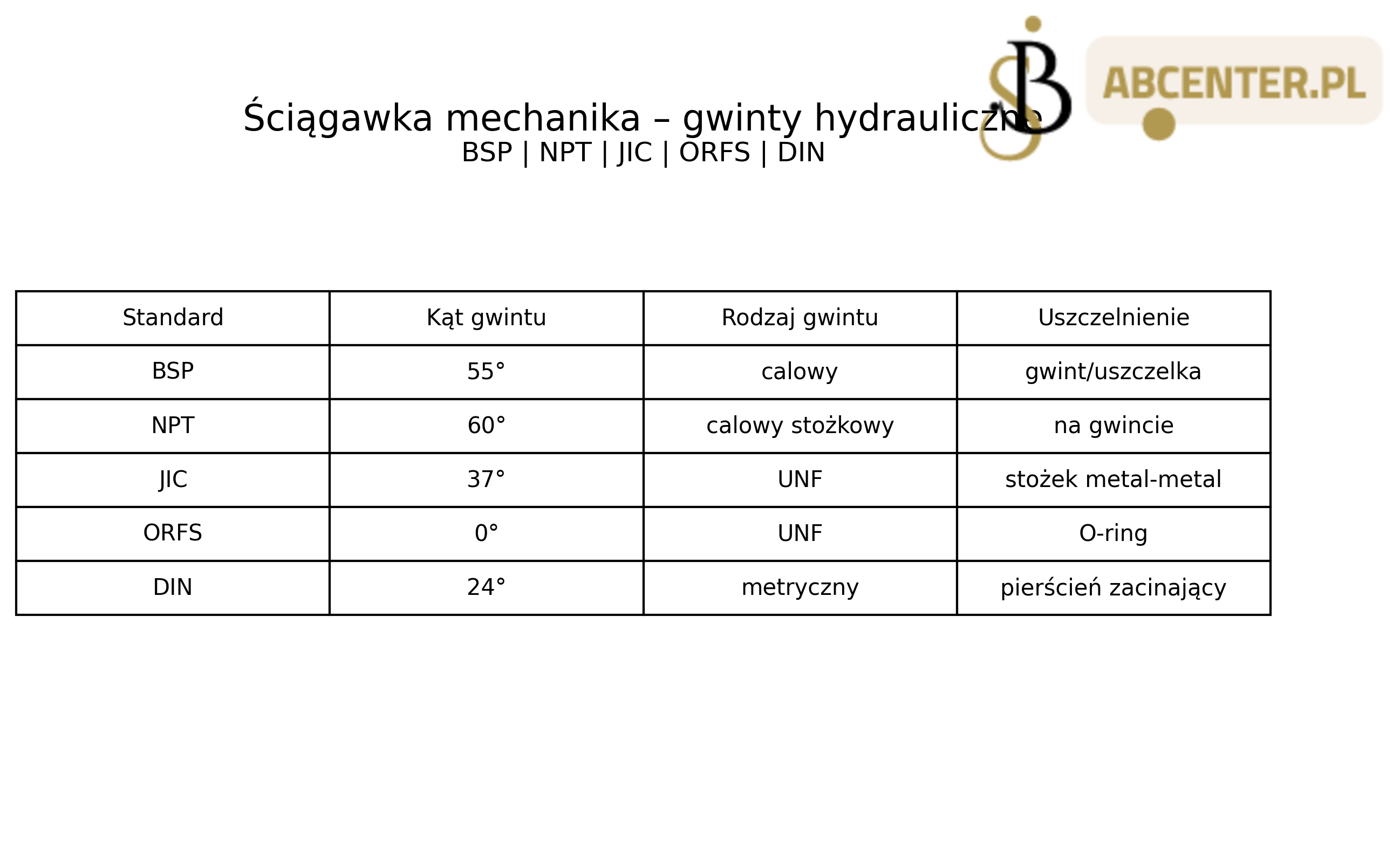

Tabela standardów gwintów hydraulicznych
| Standard | Kąt gwintu | Rodzaj gwintu | Uszczelnienie | Zastosowanie |
|---|---|---|---|---|
| BSP | 55° | calowy | gwint / uszczelka | Europa, hydraulika siłowa |
| NPT | 60° | calowy stożkowy | na gwincie | USA, instalacje przemysłowe |
| JIC | 37° | UNF | stożek metal-metal | hydraulika mobilna |
| ORFS | 0° | UNF | O-ring | instalacje wysokociśnieniowe |
| DIN | 24° | metryczny | pierścień zacinający | hydraulika przemysłowa |
Najczęstszy problem w hydraulice – BSP vs NPT
Jednym z najczęstszych błędów jest próba połączenia gwintu BSP z NPT. Na pierwszy rzut oka gwinty wyglądają bardzo podobnie, jednak różnią się kątem gwintu oraz skokiem, dlatego nie są kompatybilne.
Dlaczego oznaczenia AN3, AN4 nie wystarczą?
W hydraulice często używa się oznaczeń AN3, AN4 czy AN6. W rzeczywistości oznaczają one jedynie średnicę przewodu i nie określają dokładnego typu gwintu.
Do prawidłowego doboru złącza hydraulicznego należy sprawdzić:
- typ gwintu
- liczbę zwojów na cal
- rodzaj stożka
- standard połączenia
Najpopularniejsze złącza hydrauliczne
- złączki hydrauliczne BSP
- złączki hydrauliczne JIC
- złączki hydrauliczne ORFS

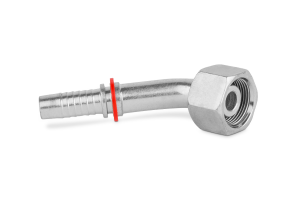

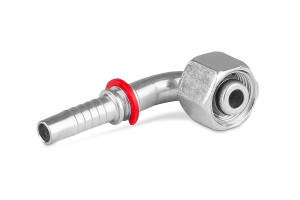

- złączki hydrauliczne DIN
