Pompa ręczna HV Hydraulic PMSE 8 380 bar + dźwignia

Pompa ręczna HV Hydraulic PMSE 8

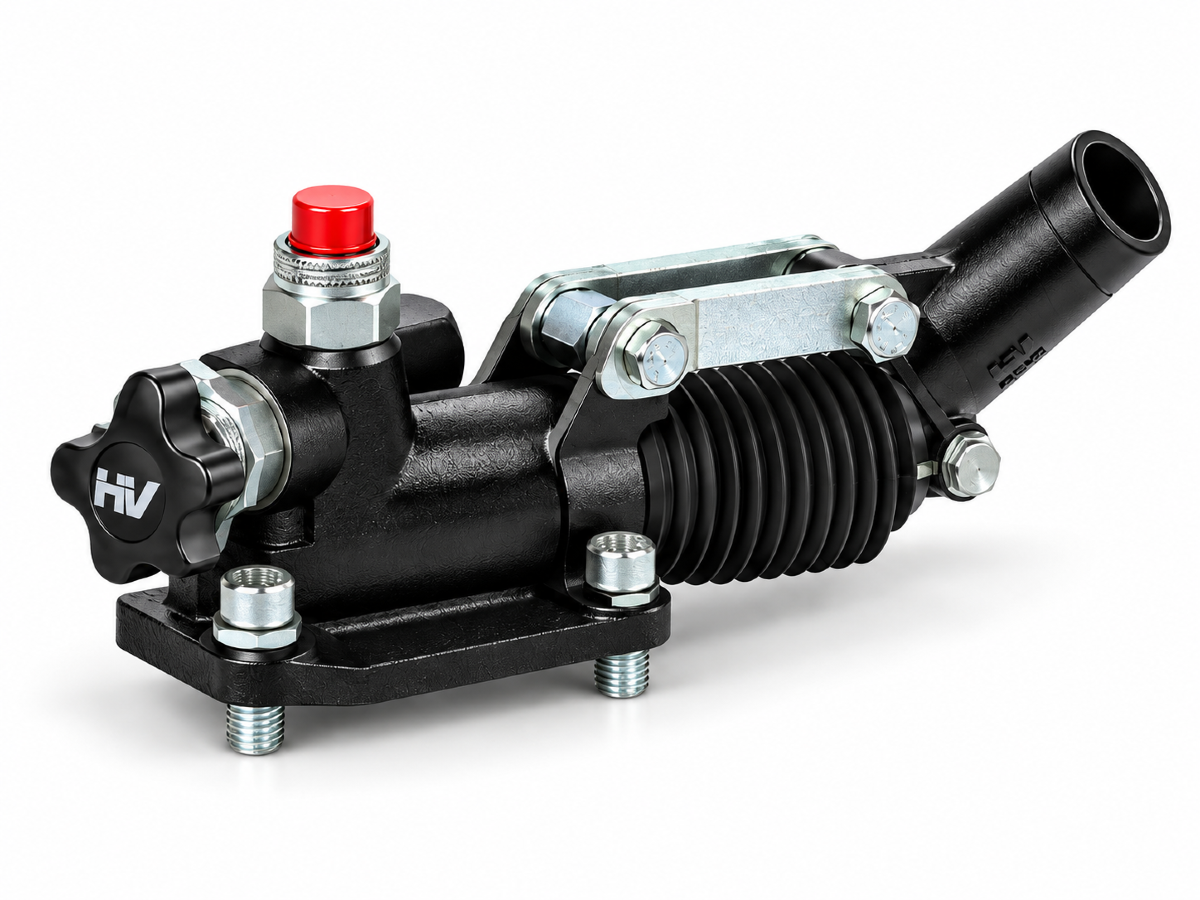

HV Hydraulic PMSE 8byB-s to pompa ręczna do obsługi siłowników jednostronnego działania. Konstrukcja jest przeznaczona do montażu na zbiorniku oleju. Oferta obejmuje wykonanie 6065.0038 z osłoną mieszkową oraz dźwignię.

Pompowanie i rozładowanie

Tłoczenie oleju następuje podczas ruchu dźwigni w dół. Pompa pracuje jednostronnie — ruch powrotny dźwigni przygotowuje ją do kolejnego skoku tłoczenia.

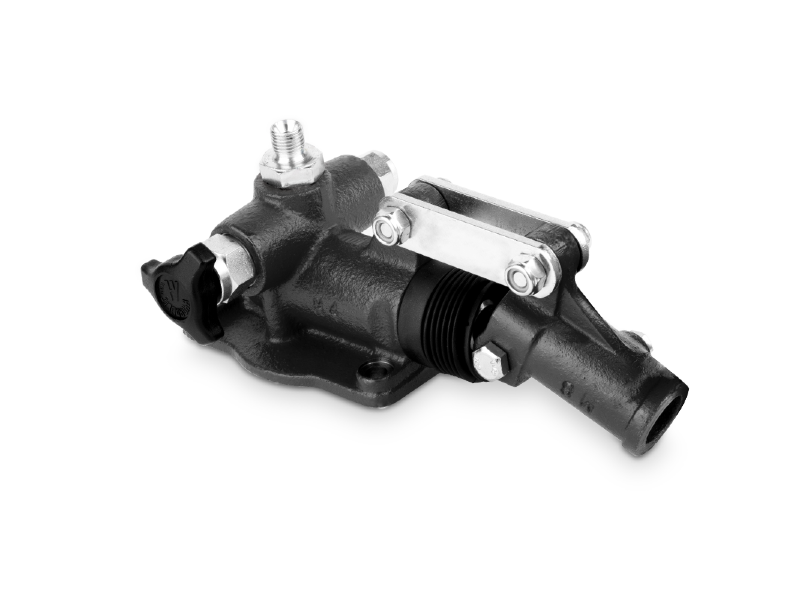

Pokrętło rozładowcze umożliwia otwarcie drogi powrotnej oleju do zbiornika i rozładowanie ciśnienia w obwodzie siłownika.

Zawór przeciążeniowy

Wbudowany zawór przeciążeniowy ogranicza ciśnienie zgodnie z nastawą. Jego standardowa nastawa fabryczna wynosi 100 bar.

Ciśnienie maksymalne pompy wynosi 380 bar. Wartość ta nie oznacza fabrycznego ustawienia zaworu przeciążeniowego.

Parametry techniczne

• Producent: HV Hydraulic
• Model: PMSE 8byB-s
• Symbol: 6065.0038
• Kod zestawu: 6800.0000+PMSE8byB-s(6065.0038)
• Zastosowanie: siłowniki jednostronnego działania
• Typ: pompa do montażu na zbiorniku
• Wydajność nominalna: 8 cm³
• Objętość rzeczywista według karty: 8,042 cm³
• Ciśnienie maksymalne: 380 bar
• Ciśnienie optymalne według producenta: 180 bar
• Przyłącze robocze: G1/4″ BSP
• Rozładowanie: ręczne, za pomocą pokrętła
• Zawór przeciążeniowy: standardowa nastawa 100 bar
• Osłona mieszkowa: tak
• Dźwignia: w zestawie
• EAN: 2010000080870

Konstrukcja i montaż

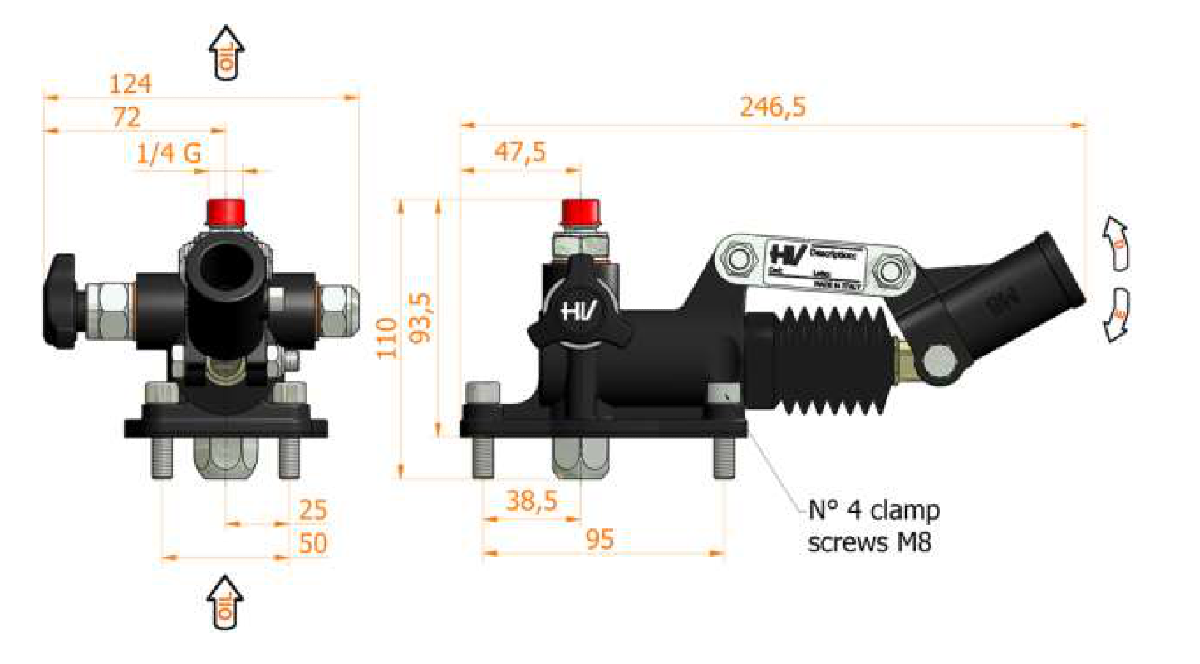

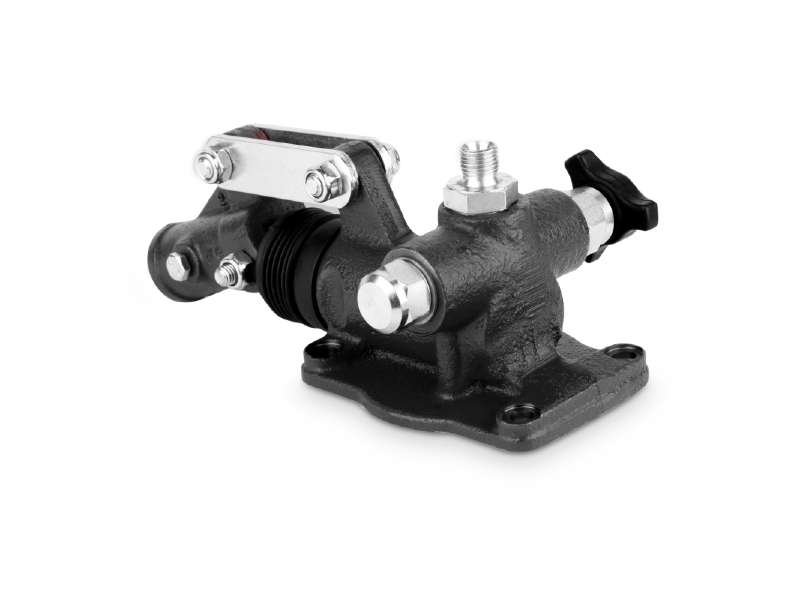

Pompa posiada żeliwny korpus i wspornik dźwigni, tłok z powłoką Niploy oraz ocynkowane elementy zewnętrzne. Średnica przyłączenia dźwigni wynosi 20 mm. Producent przewiduje zestaw mocujący do zbiornika oleju.

Dobór zbiornika, siłownika oraz nastawy zaworu przeciążeniowego należy dostosować do parametrów układu hydraulicznego.
