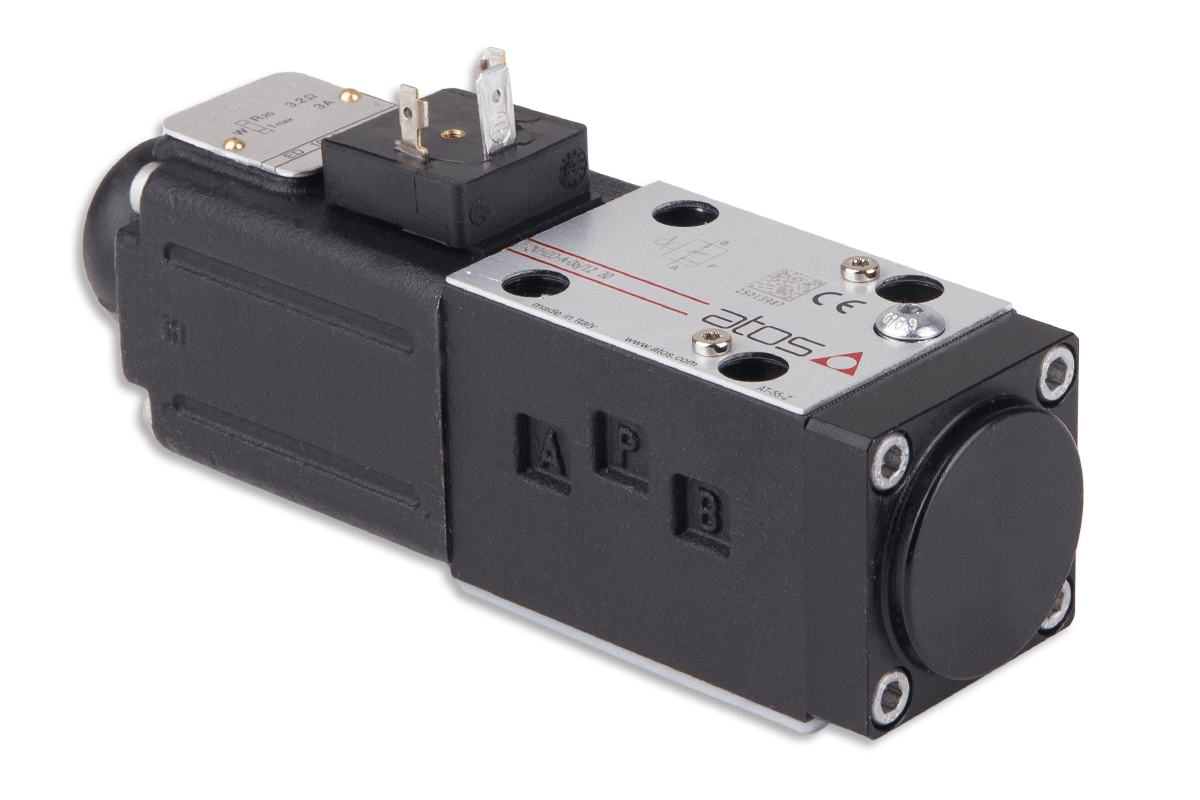

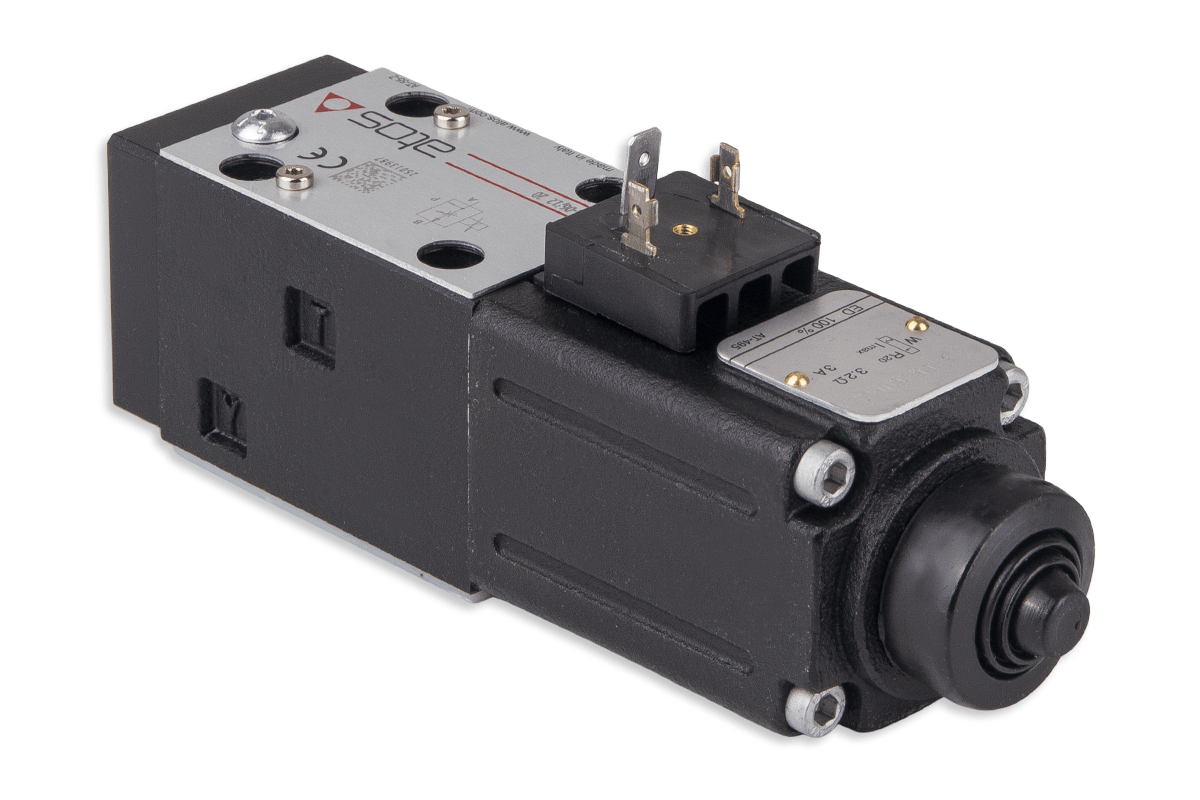

Proporcjonalny zawór dławiący QVHZO-A-06/3

Zawór proporcjonalny przepływu QVHZO-A-06/3 Atos NG6 CETOP3 – precyzyjna regulacja przepływu do 45 l/min

Zawór proporcjonalny przepływu QVHZO-A-06/3 marki Atos to wysokiej klasy element hydrauliki siłowej przeznaczony do precyzyjnego sterowania przepływem oleju w układach przemysłowych i mobilnych. Zawór wyposażony jest w kompensację ciśnienia, dzięki czemu utrzymuje stabilny przepływ niezależnie od zmian obciążenia.

Model w standardzie NG6 / CETOP 3 (ISO 4401) zapewnia przepływ do 45 l/min oraz pracę przy ciśnieniu do 210 bar. Dzięki zasilaniu DC oraz konstrukcji bez przetwornika położenia jest to rozwiązanie niezawodne i szeroko stosowane w automatyce przemysłowej.

Najważniejsze zalety

• precyzyjna regulacja przepływu dzięki sterowaniu proporcjonalnemu,
• kompensacja ciśnienia – stały przepływ niezależnie od obciążenia,
• możliwość pracy w układzie 2- i 3-drogowym,
• standard montażowy NG6 / CETOP3 (ISO 4401),
• maksymalny przepływ do 45 l/min,
• maksymalne ciśnienie pracy do 210 bar,
• uszczelnienia NBR do standardowych olejów hydraulicznych.

Dane techniczne

• Producent: Atos
• Symbol: QVHZO-A-06/3
• EAN: 2010000563281
• Rozmiar ISO: NG6
• Standard CETOP: 3
• Typ: zawór proporcjonalny przepływu
• Ciśnienie maksymalne: 210 bar
• Przepływ maksymalny: 45 l/min
• Zasilanie: DC
• Uszczelnienia: NBR
• Waga: 2,3 kg

Zastosowanie

Zawór QVHZO-A-06/3 znajduje zastosowanie w układach hydraulicznych wymagających dokładnej regulacji przepływu oraz stabilnej pracy niezależnie od zmian obciążenia. Stosowany jest m.in. w:

• maszynach przemysłowych i liniach produkcyjnych,
• układach sterowania siłownikami hydraulicznymi,
• automatyce przemysłowej i systemach CNC,
• hydraulice mobilnej i agregatach hydraulicznych.

Tryby pracy – 2-drożny i 3-drożny

Zawór może pracować w dwóch konfiguracjach:

• 2-drożnej – regulacja przepływu w wybranej gałęzi układu,
• 3-drożnej – regulacja przepływu głównego z odprowadzeniem nadmiaru do zbiornika.

Jak działa kompensacja ciśnienia?

Dzięki zastosowaniu kompensatora ciśnienia zawór utrzymuje stały przepływ niezależnie od zmian obciążenia. To kluczowa funkcja w układach wymagających precyzyjnego sterowania prędkością siłowników lub stabilnej pracy systemu hydraulicznego.

FAQ

Czym jest zawór proporcjonalny przepływu?

To zawór umożliwiający płynną regulację przepływu oleju w zależności od sygnału sterującego.

Czy zawór QVHZO-A-06/3 utrzymuje stały przepływ?

Tak, dzięki kompensacji ciśnienia przepływ pozostaje stabilny niezależnie od obciążenia układu.

Jakie są tryby pracy zaworu?

Zawór może pracować w konfiguracji 2-drożnej lub 3-drożnej.

Do jakiego standardu montażowego pasuje?

Zawór jest zgodny ze standardem NG6 / CETOP 3 (ISO 4401).
