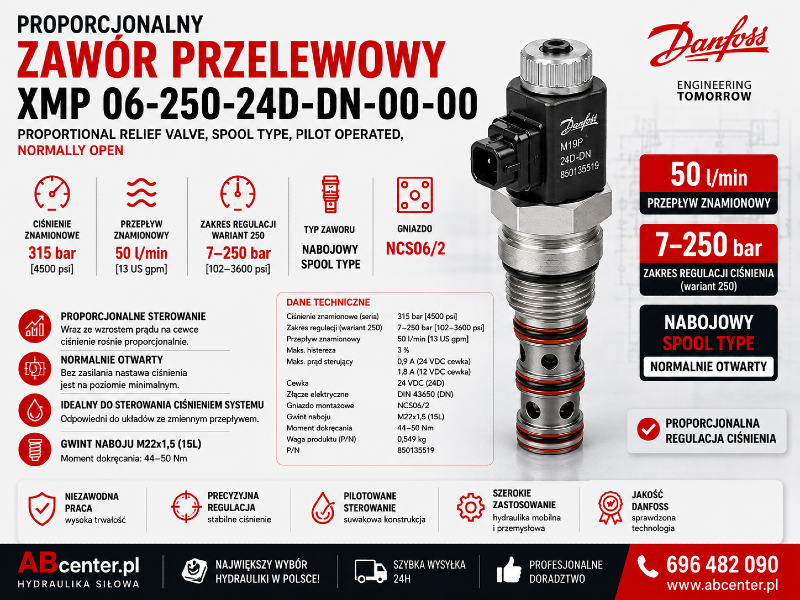

Proporcjonalny zawór przelewowy Danfoss XMP 06-250-24D-DN-00-00 7–250 bar 50 l/min P/N 850135519

Proporcjonalny zawór przelewowy Danfoss XMP 06-250-24D-DN-00-00 – 250 bar, 50 l/min

Danfoss XMP 06-250-24D-DN-00-00 to proporcjonalny zawór przelewowy przeznaczony do sterowania ciśnieniem w układach hydrauliki siłowej.

Zawór posiada konstrukcję nabojową, suwakową (spool type), pilotowaną i jest normalnie otwarty. W stanie bez zasilania nastawa ciśnienia znajduje się na minimalnym poziomie. Wraz ze wzrostem prądu podawanego na cewkę ciśnienie wzrasta proporcjonalnie.

Model XMP 06 jest szczególnie odpowiedni do sterowania ciśnieniem w układach, w których przepływ może się zmieniać.

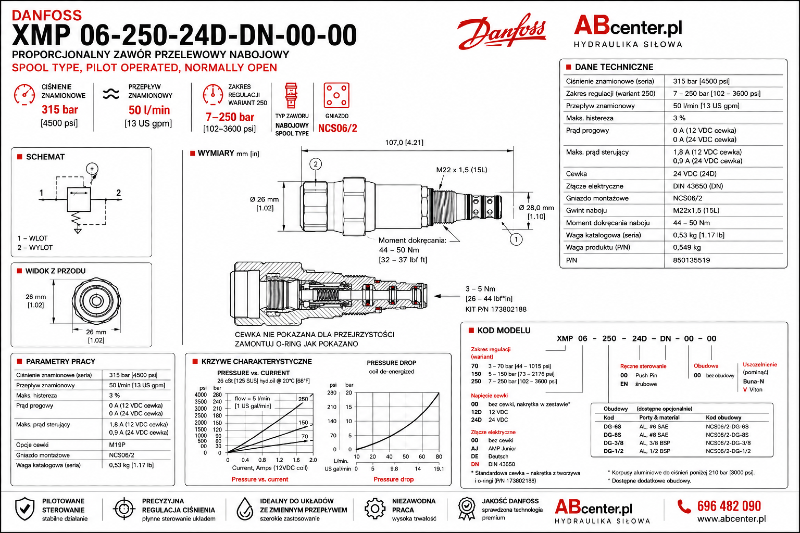

Specyfikacja techniczna

Jak działa Danfoss XMP 06?

Przy braku zasilania nastawa ciśnienia zaworu znajduje się na minimalnym poziomie. Podawanie coraz większego prądu na cewkę powoduje proporcjonalne zwiększanie nastawy ciśnienia.

Pilotowana konstrukcja suwakowa pozwala wykorzystać zawór do sterowania ciśnieniem systemowym również w instalacjach, w których wartość przepływu ulega zmianom.

Zakres regulacji 7–250 bar

Oznaczenie 250 w modelu XMP 06 określa wariant o zakresie regulacji 7–250 bar. Wartość 315 bar jest ciśnieniem znamionowym serii i nie należy jej traktować jako zakresu regulacji tego wariantu.

Cewka 24 V DC i złącze DIN 43650

Oznaczenie 24D określa cewkę o napięciu 24 V DC. Kod DN oznacza wykonanie ze złączem elektrycznym DIN 43650.

Zastosowanie

• hydraulika siłowa,
• hydraulika mobilna,
• maszyny przemysłowe,
• agregaty hydrauliczne,
• układy regulacji ciśnienia,
• instalacje hydrauliczne ze zmiennym przepływem.

Najważniejsze cechy

• proporcjonalna regulacja ciśnienia,
• zakres regulacji 7–250 bar,
• ciśnienie znamionowe serii 315 bar,
• przepływ do 50 l/min,
• pilotowana konstrukcja suwakowa,
• normalnie otwarty,
• cewka 24 V DC,
• złącze DIN 43650,
• gwint naboju M22x1,5,
• gniazdo NCS06/2.

Montaż

Zawór przeznaczony jest do montażu w gnieździe NCS06/2. Gwint naboju wynosi M22x1,5, a zalecany moment dokręcania wynosi 44–50 Nm.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie XMP 06-250-24D-DN-00-00 oraz numer producenta P/N 850135519. Wariant 250 posiada zakres regulacji 7–250 bar.

ABcenter.pl – największy wybór hydrauliki siłowej w Polsce. Zawory proporcjonalne i komponenty Danfoss.

FAQ – Danfoss XMP 06-250-24D-DN-00-00

Do czego służy Danfoss XMP 06-250?

Danfoss XMP 06-250 to proporcjonalny zawór przelewowy nabojowy przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej. Pilotowana konstrukcja pozwala na proporcjonalne sterowanie ciśnieniem również w układach o zmiennym przepływie.

Jaki jest zakres regulacji ciśnienia XMP 06-250?

Wariant 250 posiada zakres regulacji ciśnienia 7–250 bar.

Czy 315 bar jest zakresem regulacji tego zaworu?

Nie. 315 bar to ciśnienie znamionowe serii XMP 06. Wersja XMP 06-250 posiada zakres regulacji 7–250 bar.

Jaki przepływ ma Danfoss XMP 06-250?

Przepływ znamionowy zaworu wynosi 50 l/min.

Czy XMP 06 jest zaworem normalnie otwartym?

Tak. XMP 06 jest zaworem normalnie otwartym. Przy braku zasilania nastawa ciśnienia znajduje się na minimalnym poziomie.

Jaką konstrukcję posiada XMP 06?

Jest to proporcjonalny zawór przelewowy o konstrukcji nabojowej, suwakowej i pilotowanej.

Jakie napięcie ma cewka XMP 06-250-24D-DN?

Oznaczenie 24D określa cewkę o napięciu 24 V DC.

Jakie złącze elektryczne posiada zawór?

Oznaczenie DN określa wykonanie ze złączem elektrycznym DIN 43650.

Jaki gwint posiada Danfoss XMP 06?

Gwint naboju wynosi M22x1,5.

Jakie gniazdo montażowe posiada XMP 06?

Zawór przeznaczony jest do montażu w gnieździe NCS06/2.

Jaki jest moment dokręcania zaworu?

Zalecany moment dokręcania naboju wynosi 44–50 Nm.
