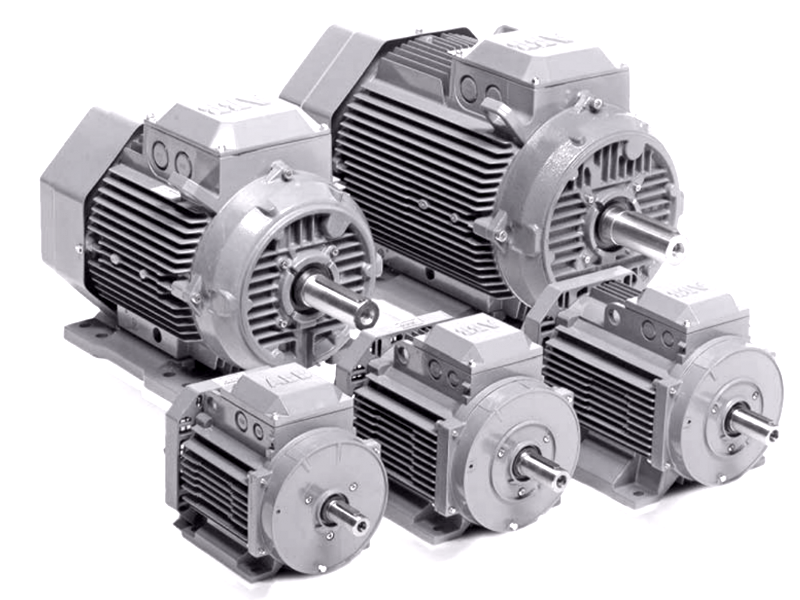

Silnik elektryczny Siemens 1LE1002-0CB22-2FA4-ZY99 0,28 kW 71M B5 IE1 S6 60%

Silnik elektryczny Siemens 1LE1002-0CB22-2FA4-ZY99 0,28 kW 71M B5 IE1 S6 60%

Siemens 1LE1002-0CB22-2FA4-ZY99 to trójfazowy silnik asynchroniczny klatkowy z serii SIMOTICS GP, przeznaczony do zastosowań przemysłowych wymagających kompaktowego napędu w wykonaniu kołnierzowym.

Silnik posiada moc znamionową 0,28 kW przy 50 Hz, wielkość mechaniczną 71M oraz wykonanie montażowe B5 / IM3001. Jest to konstrukcja 4-biegunowa osiągająca prędkość znamionową 1365 obr./min przy 50 Hz.

Oznaczenie specjalnego wykonania Y99 oznacza w tym modelu rodzaj pracy S6 60%. Jest to ważny parametr podczas doboru silnika do maszyny lub przy wymianie istniejącego napędu.

Najważniejsze parametry techniczne

Parametry elektryczne – 50 Hz

Parametry elektryczne – 60 Hz

Specjalne wykonanie Y99 – S6 60%

Wersja 1LE1002-0CB22-2FA4-ZY99 posiada specjalne wykonanie oznaczone przez Siemens symbolem Y99. Dokumentacja producenta określa tę wersję jako silnik przeznaczony do pracy S6 60%.

Wykonanie kołnierzowe B5

Silnik wykonany jest w wersji B5 / IM3001, czyli do montażu za pomocą dużego kołnierza. Rozwiązanie to stosowane jest między innymi przy bezpośrednim łączeniu silnika z pompą, przekładnią lub innym urządzeniem napędzanym.

Wymiary wału i kołnierza

Łożyska

Skrzynka zaciskowa

• położenie: góra,
• materiał: aluminium,
• typ: TB1 B00,
• gwint śruby zaciskowej: M4,
• maksymalny przekrój przewodu: 1,5 mm²,
• zakres średnicy przewodu: 9–17 mm,
• wejście kablowe: 1 × M25 × 1,5.

Warunki pracy

Według dokumentacji Siemens silnik jest przeznaczony do pracy w temperaturze otoczenia od -20°C do +40°C oraz na wysokości do 1000 m n.p.m..

Zastosowanie

Silnik Siemens 1LE1002-0CB22-2FA4-ZY99 może być stosowany jako napęd w maszynach i urządzeniach, w których wymagany jest trójfazowy silnik 4-biegunowy o mocy 0,28 kW, wykonaniu kołnierzowym B5 oraz rodzaju pracy S6 60%.

• pompy i zespoły pompowe,
• przekładnie,
• wentylatory,
• urządzenia przemysłowe,
• maszyny produkcyjne,
• urządzenia warsztatowe i techniczne.

Dobór silnika

Przed zamówieniem należy porównać pełne oznaczenie silnika, rodzaj pracy, moc, napięcie, prędkość obrotową, wykonanie montażowe oraz wymiary wału i kołnierza z silnikiem obecnie pracującym w urządzeniu.

Symbol: 1LE1002-0CB22-2FA4-ZY99
Kod EAN: 2010001489979
