Zawór krańcowy NC OFC Villa ESCS02 3/8" BSP 30 l/min 350 bar

Zawór krańcowy normalnie zamknięty OFC Villa ESCS02 – 3/8" BSP, 350 bar

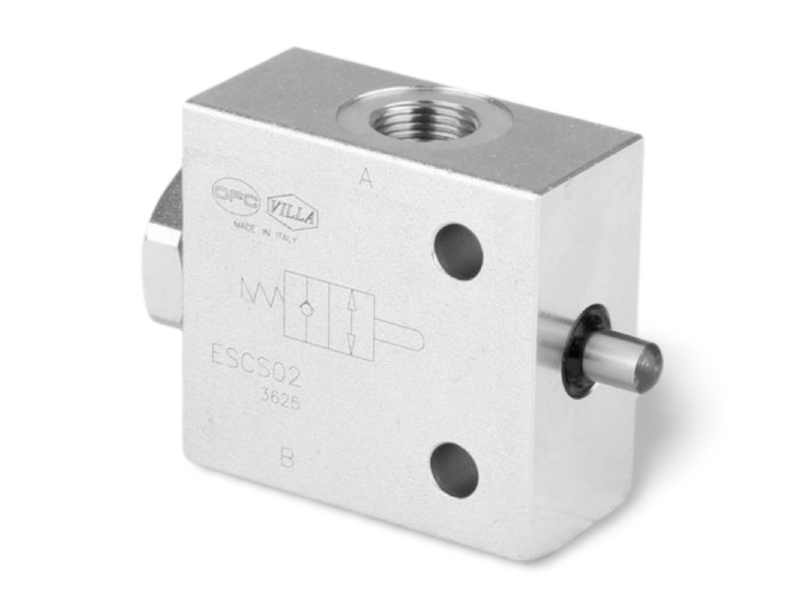

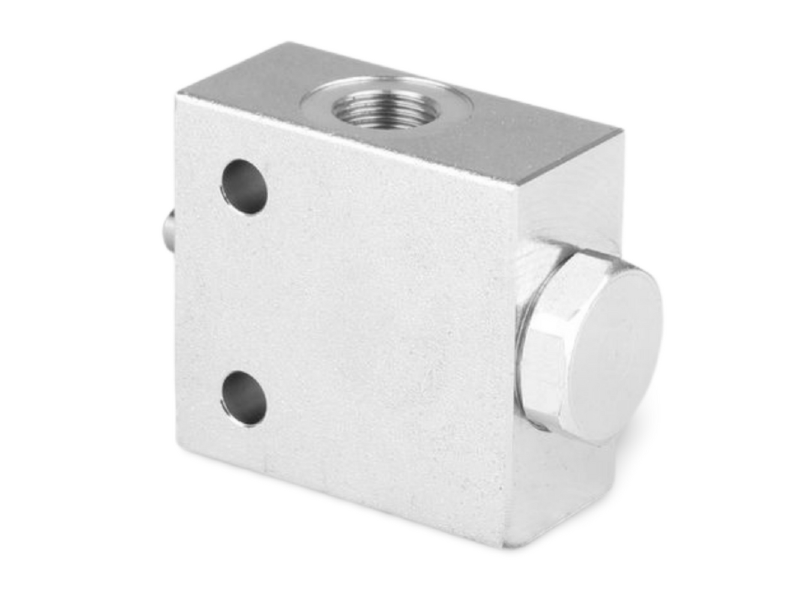

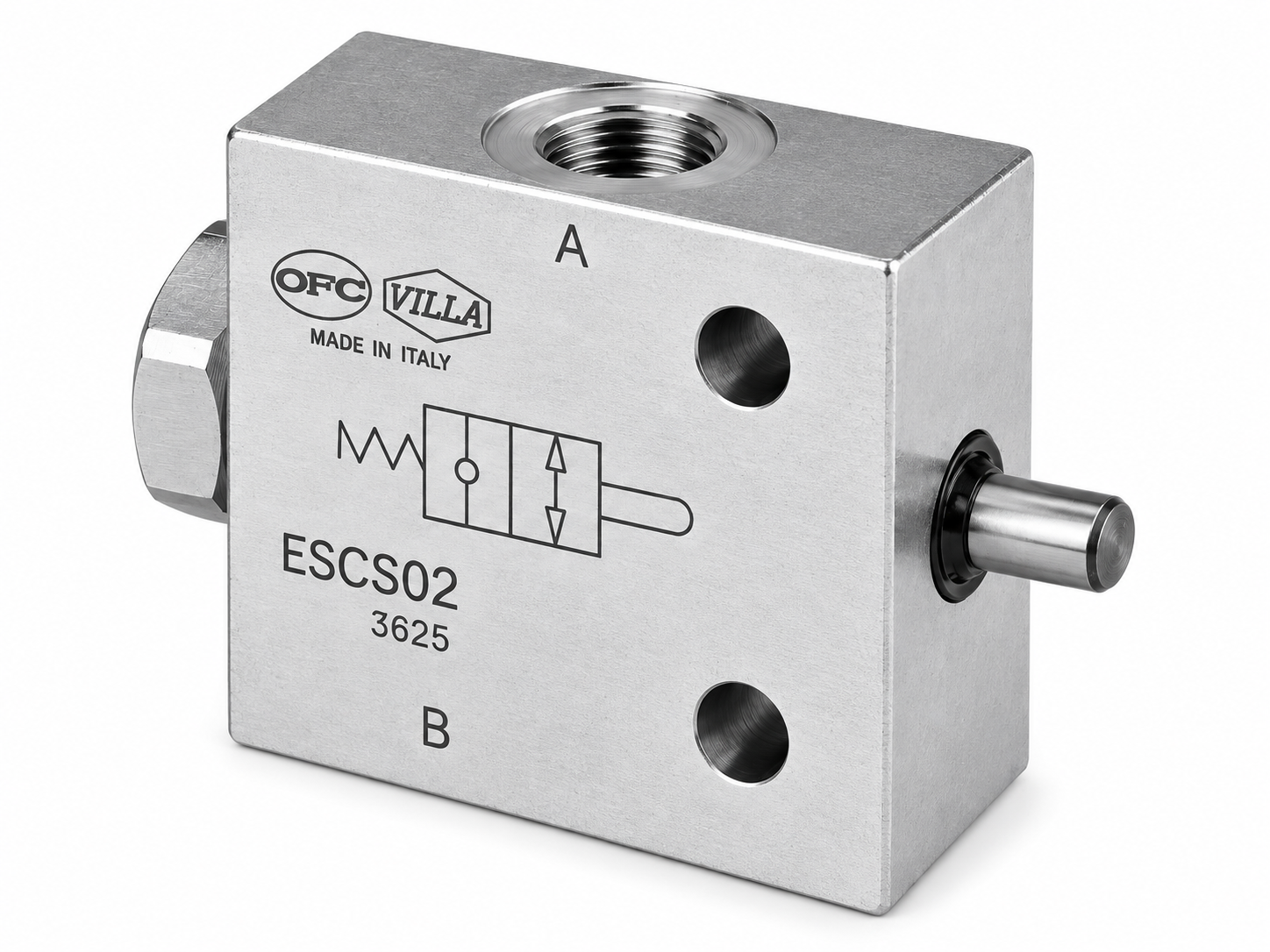

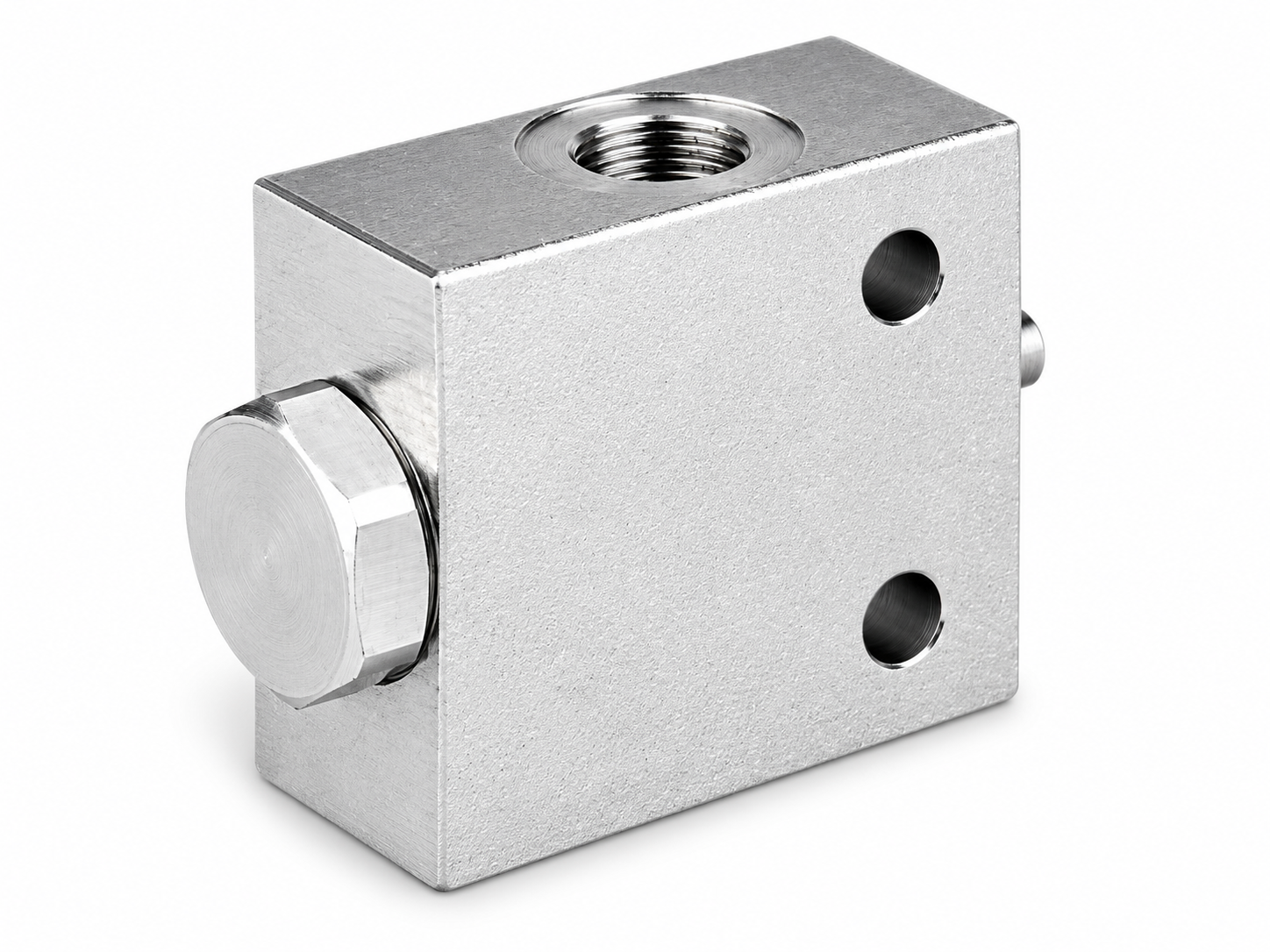

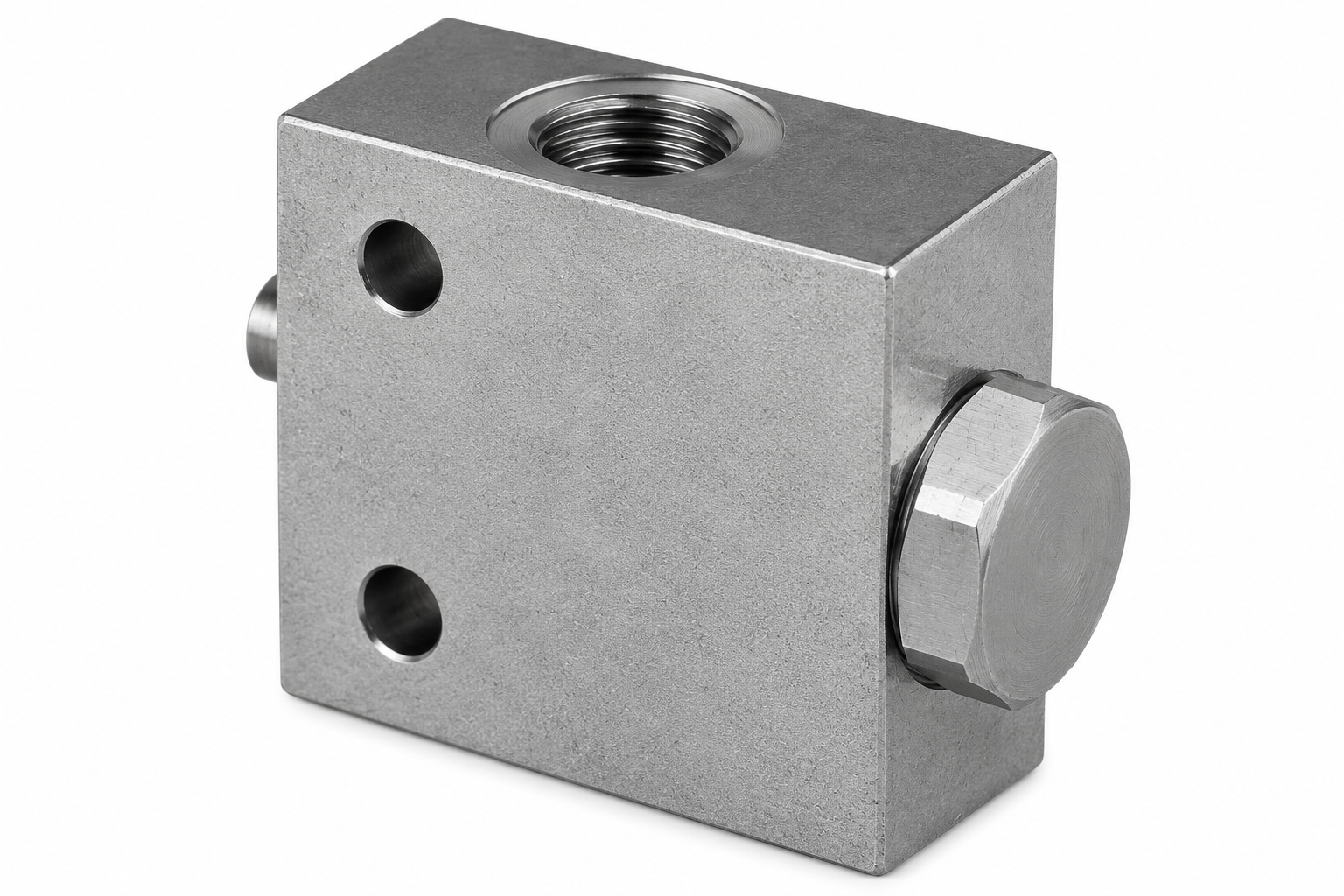

OFC Villa ESCS02 to hydrauliczny zawór krańcowy normalnie zamknięty (NC), przeznaczony do mechanicznego sterowania przepływem w układach hydrauliki siłowej.

Zawór należy do serii ESCS – Normally Closed, Single Check. Wyposażony jest w trzpień sterujący oraz mechanizm powrotu sprężynowego. Umożliwia sterowanie przepływem pomiędzy przyłączami A i B w zależności od położenia elementu maszyny.

Model ESCS02 posiada przyłącza G 3/8" BSP, maksymalny przepływ 30 l/min i ciśnienie robocze do 350 bar. Korpus wykonany jest ze stali ocynkowanej, a elementy wewnętrzne ze stali hartowanej.

Parametry techniczne zaworu ESCS02

Wymiary zaworu OFC Villa ESCS02

Wymiary zgodne z kartą katalogową producenta dla wykonania ESCS02 z przyłączami G 3/8" BSP.

Zastosowanie zaworu krańcowego ESCS02

Zawór OFC Villa ESCS02 znajduje zastosowanie w układach hydrauliki siłowej, agregatach hydraulicznych oraz maszynach przemysłowych wymagających mechanicznego sterowania przepływem w określonym położeniu elementu roboczego.

Zasada działania

W położeniu spoczynkowym zawór pracuje jako normalnie zamknięty, z funkcją pojedynczego zaworu zwrotnego. Naciśnięcie trzpienia powoduje zmianę stanu zaworu, a po zwolnieniu nacisku mechanizm sprężynowy przywraca położenie początkowe.

Dobór i montaż

Przed zakupem należy sprawdzić zgodność parametrów zaworu z maszyną, w szczególności rozmiaru przyłączy, maksymalnego ciśnienia, przepływu, skoku trzpienia, funkcji hydraulicznej oraz wymiarów montażowych.
