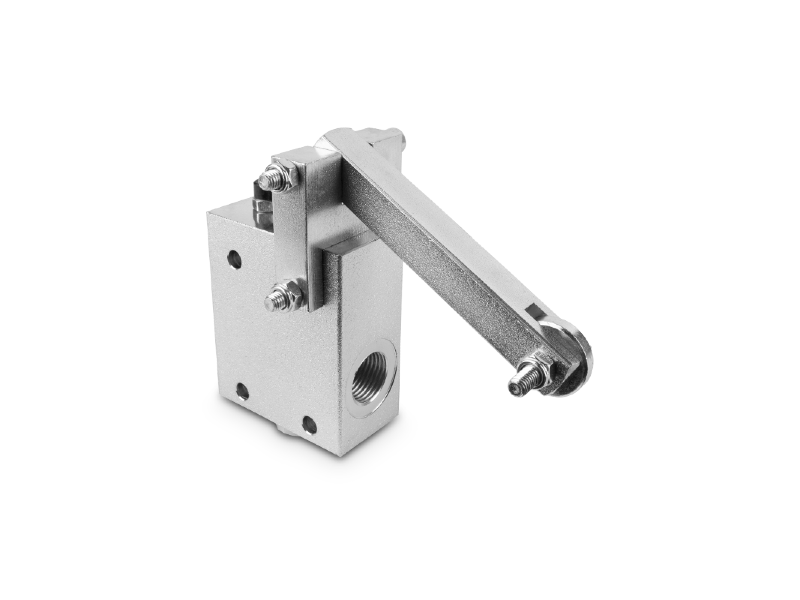

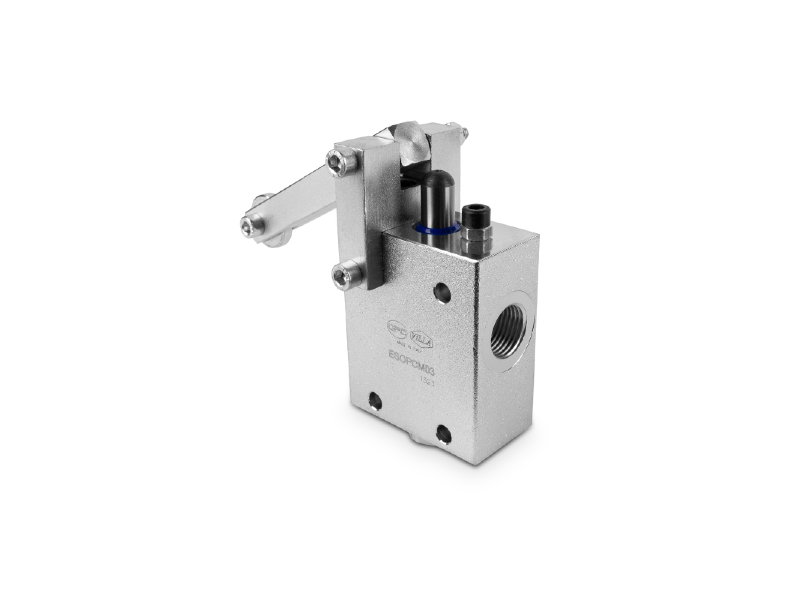

Zawór krańcowy z rolką NC OFC Villa ESOPCM03 1/2" BSP 80 l/min 400 bar

Zawór krańcowy z rolką OFC Villa ESOPCM03 1/2 BSP 400 bar

Dostępność: 6 szt.

Wysyłka w: 48 godzin

Dostawa: sprawdź formy dostawy

Cena brutto: 665,16 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

665.16

Najniższa cena z 30 dni przed obniżką:

Cena netto: 540,78 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: OFC - OMPI

Kod produktu: ESOPCM03

Opis

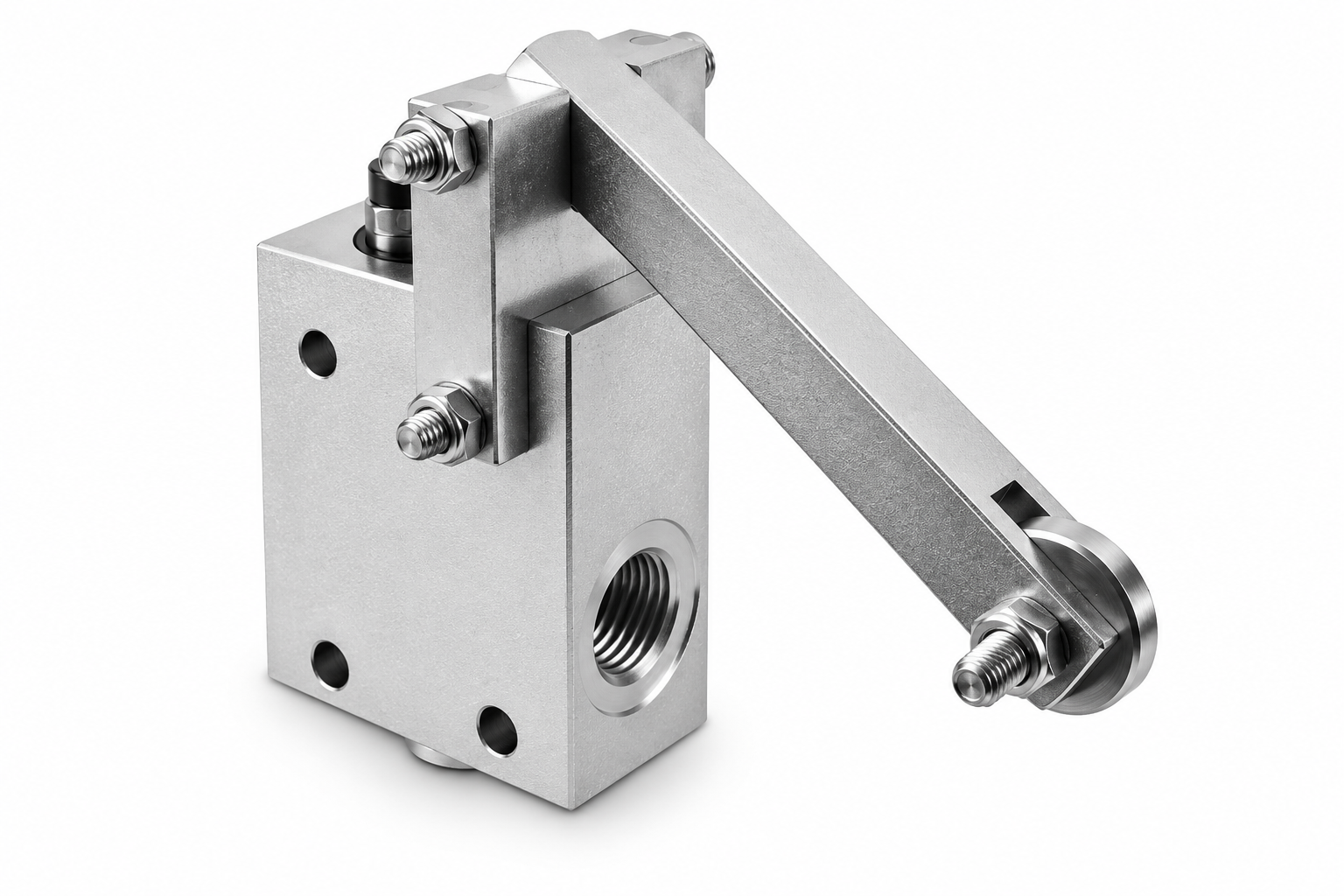

Zawór krańcowy z rolką OFC Villa ESOPCM03 – 1/2" BSP, 400 bar

OFC Villa ESOPCM03 to hydrauliczny zawór krańcowy 2-drogowy, sterowany mechanicznie za pomocą dźwigni z rolką. Według karty katalogowej producenta jest to wykonanie normalnie zamknięte (NC), z jednostronnym działaniem i powrotem sprężynowym.

Zawór przeznaczony jest do układów hydraulicznych wymagających mechanicznego sterowania przepływem w określonym położeniu elementu maszyny. Posiada przyłącza G 1/2" BSP, maksymalny przepływ 80 l/min oraz dopuszczalne ciśnienie robocze 400 bar.

Parametry techniczne zaworu ESOPCM03

Producent	OFC Villa
Symbol producenta	ESOPCM03
Rodzaj zaworu	Krańcowy, 2-drogowy
Położenie spoczynkowe według katalogu	Normalnie zamknięty (NC)
Sterowanie	Mechaniczne, dźwignią z rolką
Działanie	Jednostronne
Powrót	Sprężynowy
Przyłącza	G 1/2" BSP
Ciśnienie maksymalne	400 bar
Przepływ maksymalny	80 l/min
Materiał korpusu	Stal ocynkowana
Otwory montażowe	Tak
Masa według danych sklepu	1,58 kg
Kod EAN	2010001375647

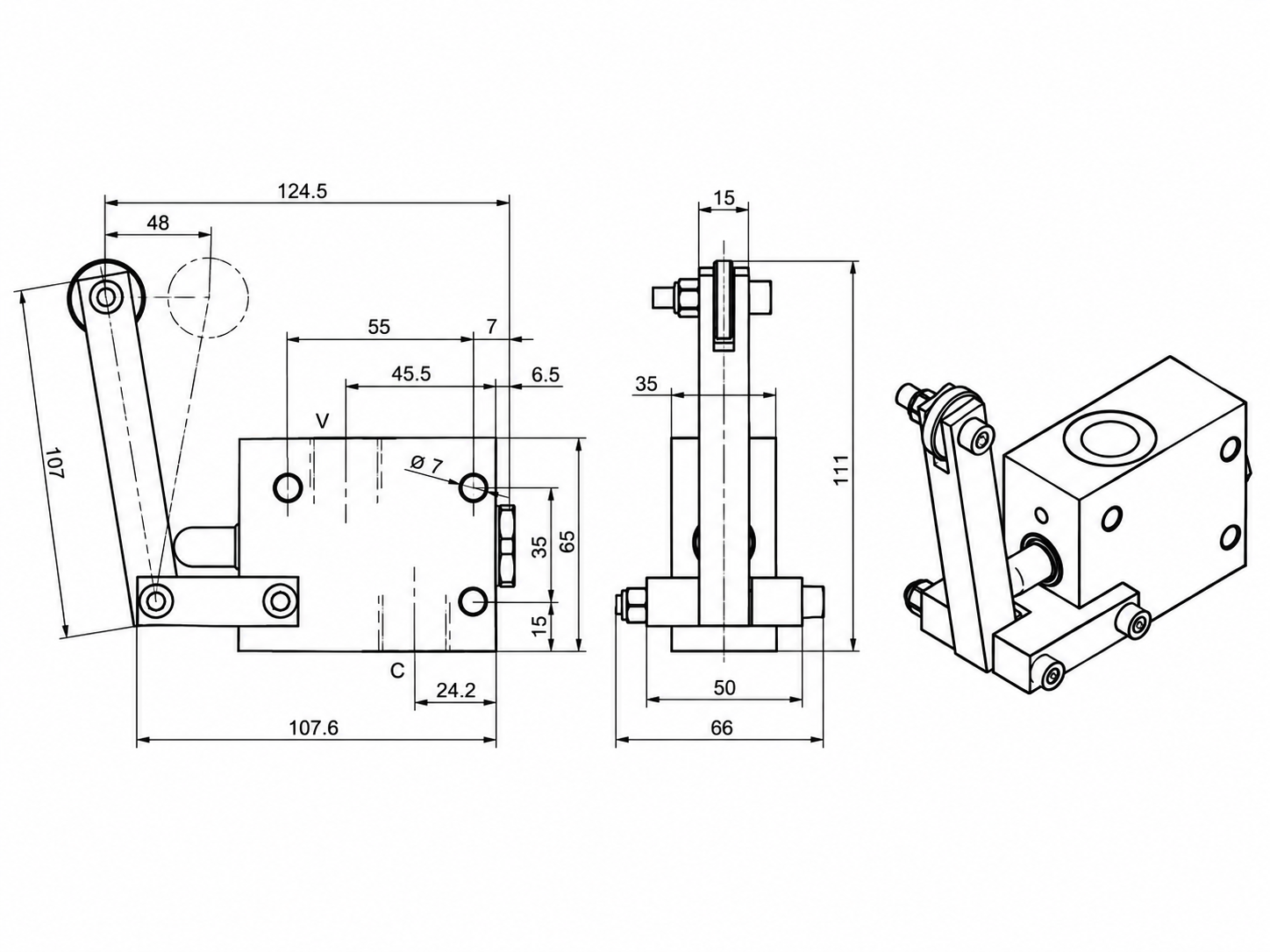

Wymiary zaworu OFC Villa ESOPCM03

Wymiary według rysunku technicznego producenta dla modelu ESOPCM03. Wszystkie podane wartości liniowe wyrażono w milimetrach.

Wymiar z rysunku	Wartość
Wymiar całkowity wskazany na rysunku	124,5 mm
Wymiar podstawy	107,6 mm
Szerokość zespołu	66 mm
Wymiary korpusu	60 × 50 mm (wg oznaczeń rysunku)
Rozstaw wskazany na rysunku	55 mm
Pozostałe oznaczone wymiary	48; 45,5; 35; 24,2; 15; 7; 6,5 mm
Przyłącza V i C	G 1/2" BSP

Zastosowanie zaworu krańcowego ESOPCM03

Zawór ESOPCM03 znajduje zastosowanie w maszynach przemysłowych, układach hydrauliki siłowej i instalacjach, w których przepływ medium ma być sterowany przez ruchomy element mechanizmu.

Sterowanie dźwignią z rolką

Dźwignia wyposażona w rolkę umożliwia mechaniczne uruchamianie zaworu podczas kontaktu z odpowiednim elementem maszyny. Powrót sprężynowy przywraca zawór do położenia spoczynkowego po ustaniu nacisku.

Dobór i montaż

Przed zakupem należy sprawdzić zgodność parametrów zaworu z maszyną, zwłaszcza funkcji normalnie zamkniętej, rozmiaru przyłączy, ciśnienia roboczego, przepływu oraz wymiarów montażowych.

Pliki do pobrania:

Karta Katalogowa od Producenta
