Zawór krańcowy z rolką NC OFC Villa ESCDCM03 1/2" BSP 80 l/min 400 bar

Zawór krańcowy z rolką OFC Villa ESCDCM03 – 1/2" BSP, 400 bar

OFC Villa ESCDCM03 to wysokociśnieniowy zawór krańcowy 2-drogowy, normalnie zamknięty (NC), przeznaczony do mechanicznego sterowania przepływem w układach hydrauliki siłowej.

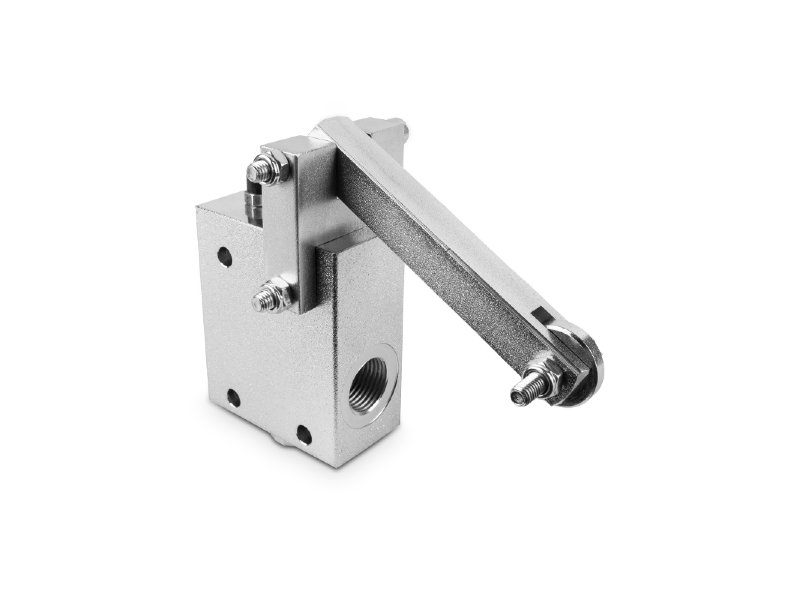

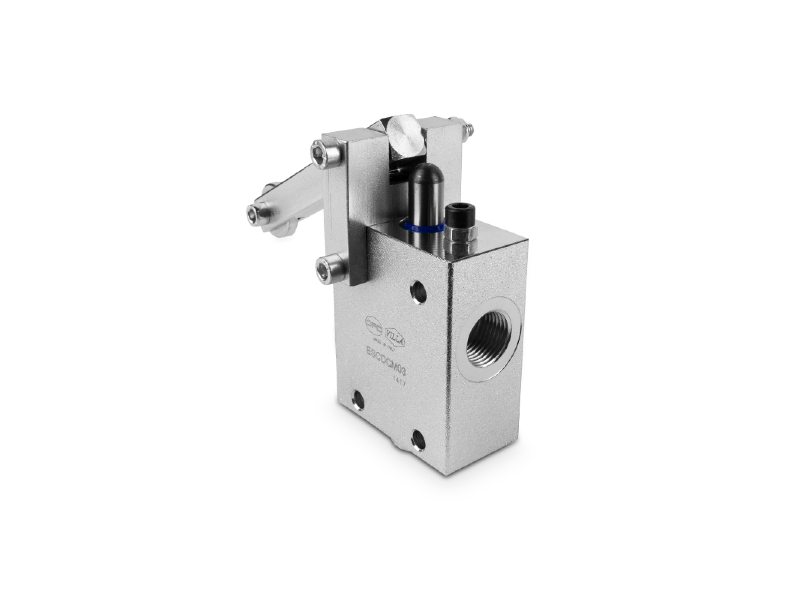

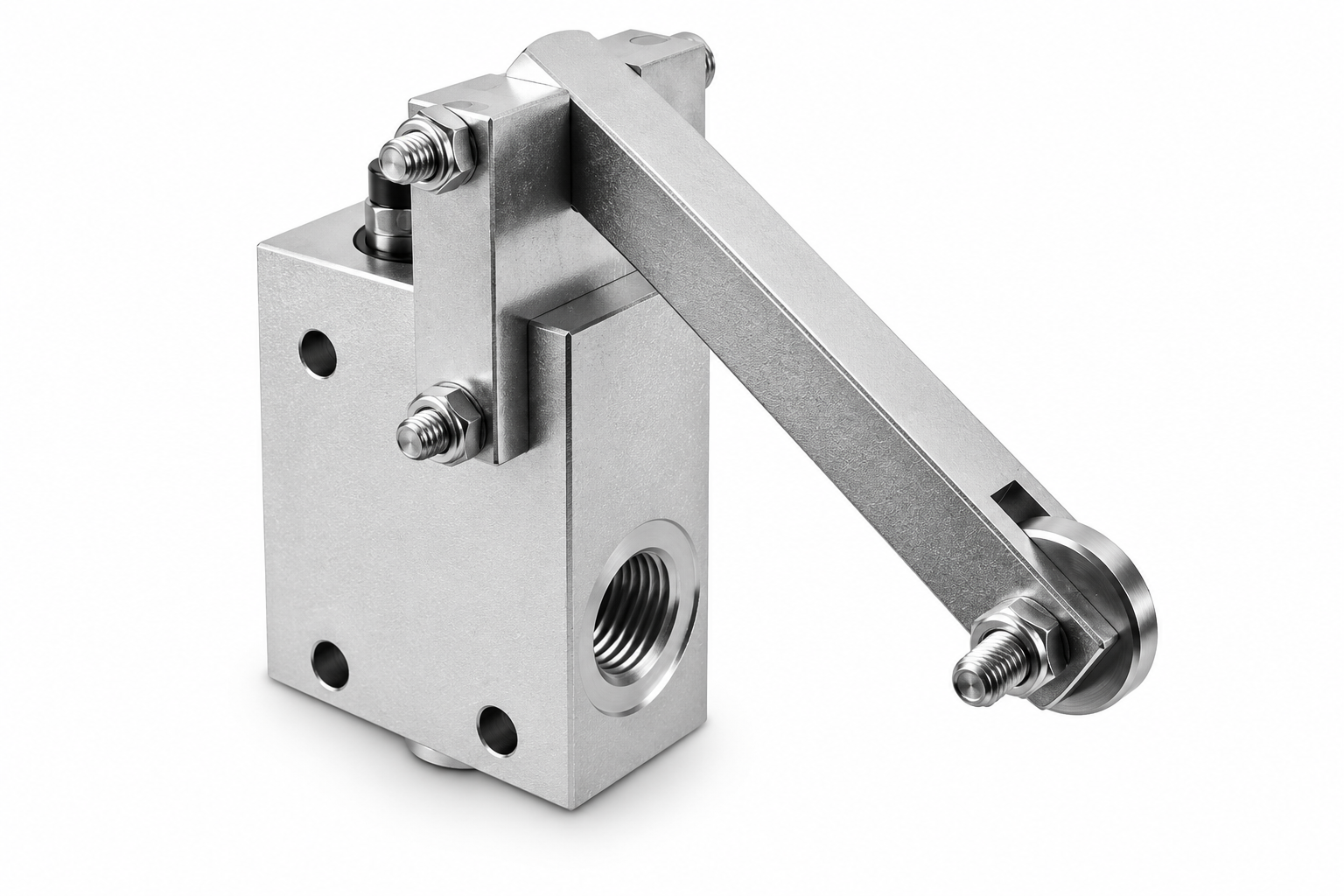

Zawór wyposażony jest w dźwignię z rolką, umożliwiającą uruchamianie przez ruchome elementy maszyny. Mechanizm jednostronnego działania z powrotem sprężynowym zapewnia powrót do położenia spoczynkowego po zwolnieniu nacisku.

Model ESCDCM03 posiada przyłącza G 1/2" BSP, maksymalny przepływ 80 l/min oraz maksymalne ciśnienie robocze 400 bar. Korpus wykonany jest ze stali ocynkowanej.

Parametry techniczne zaworu ESCDCM03

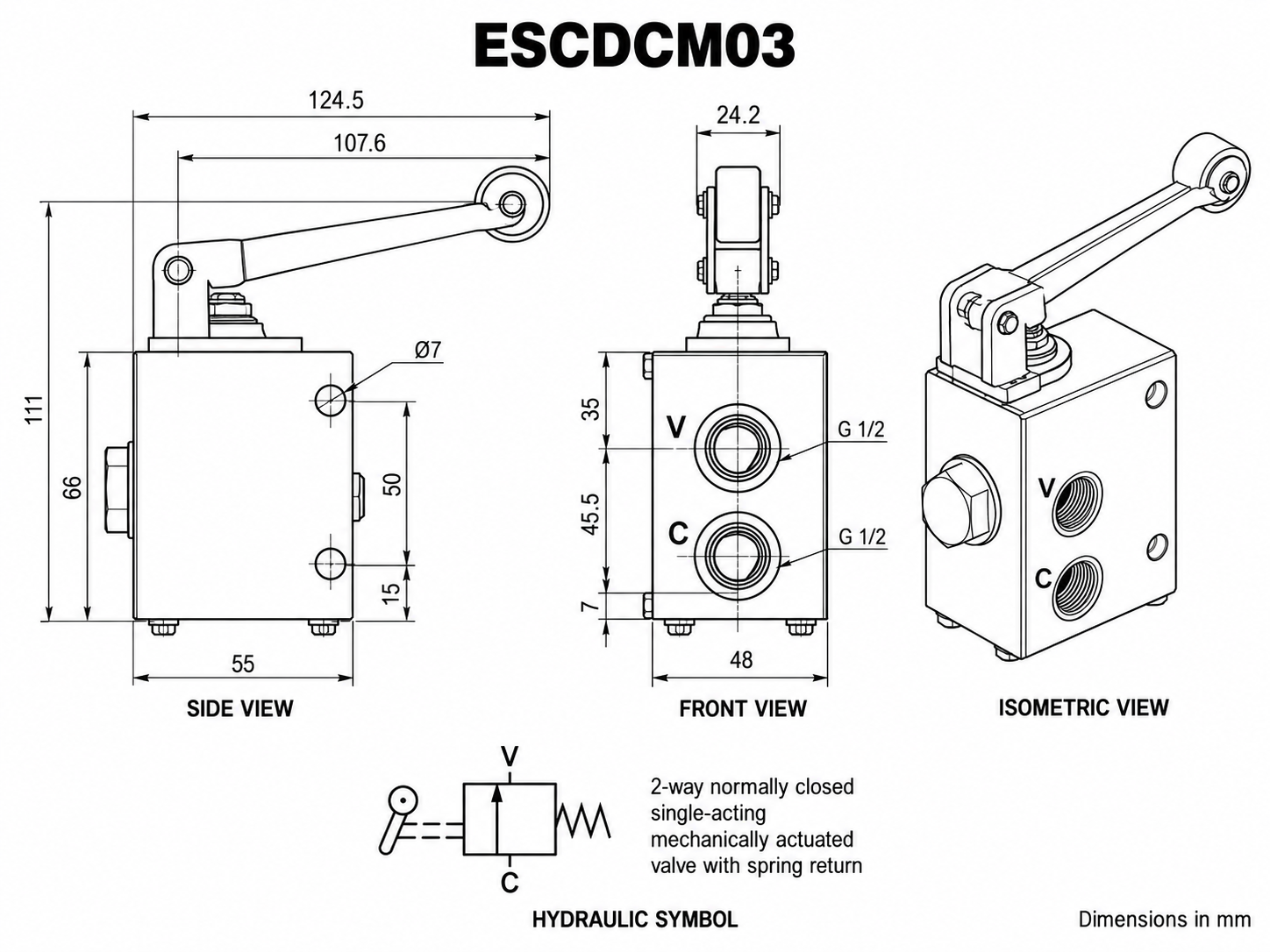

Wymiary zaworu OFC Villa ESCDCM03

Poniższe wartości pochodzą z rysunku wymiarowego producenta. Wszystkie wymiary podano w milimetrach.

Zastosowanie zaworu krańcowego ESCDCM03

Zawór OFC Villa ESCDCM03 znajduje zastosowanie w maszynach przemysłowych, agregatach hydraulicznych i układach hydrauliki siłowej, w których wymagane jest mechaniczne sterowanie przepływem w zależności od położenia elementu maszyny.

Zasada działania

W położeniu spoczynkowym zawór pozostaje zamknięty. Mechaniczne naciśnięcie dźwigni z rolką powoduje przełączenie zaworu i umożliwia przepływ medium. Po zwolnieniu nacisku mechanizm sprężynowy przywraca położenie początkowe.

Dobór i montaż

Przed zakupem należy sprawdzić zgodność parametrów zaworu z maszyną, w szczególności funkcji normalnie zamkniętej, rozmiaru przyłączy, maksymalnego ciśnienia, przepływu oraz wymiarów montażowych.
