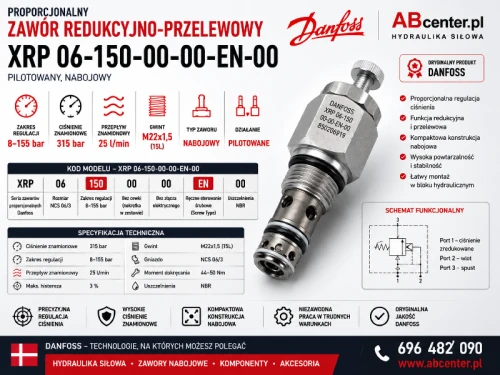

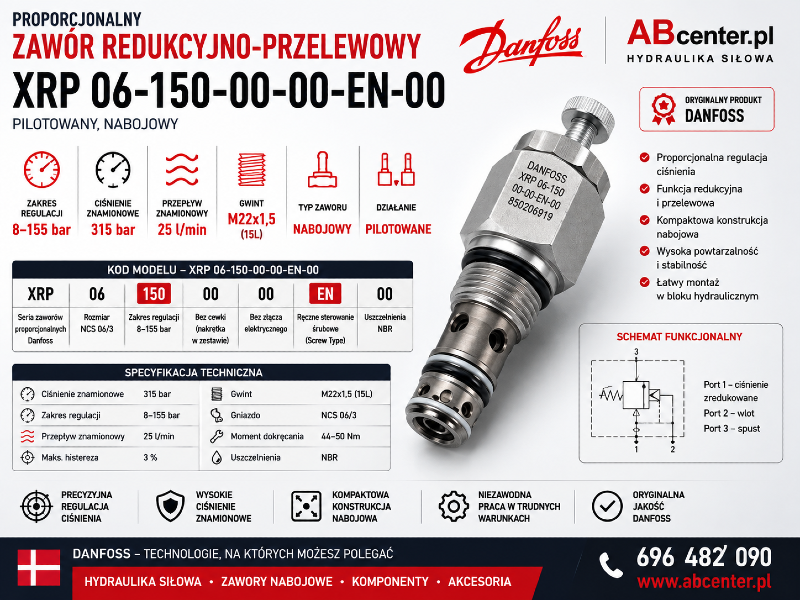

Proporcjonalny zawór redukcyjno-przelewowy Danfoss XRP 06-150-00-00-EN-00 8–155 bar 25 l/min P/N 850206919

Proporcjonalny zawór redukcyjno-przelewowy Danfoss XRP 06-150-00-00-EN-00 – 8–155 bar, 25 l/min

Danfoss XRP 06-150-00-00-EN-00 P/N 850206919 to pilotowany proporcjonalny zawór redukcyjno-przelewowy przeznaczony do precyzyjnej regulacji ciśnienia w profesjonalnych układach hydrauliki siłowej.

Zawór należy do serii XRP 06 i posiada konstrukcję nabojową. Łączy funkcję redukcji ciśnienia z funkcją przelewową zabezpieczającą regulowany obwód przed nadmiernym wzrostem ciśnienia.

Wariant 150 posiada zakres regulowanego ciśnienia 8–155 bar. Ciśnienie znamionowe serii XRP 06 wynosi 315 bar, natomiast przepływ znamionowy wynosi 25 l/min.

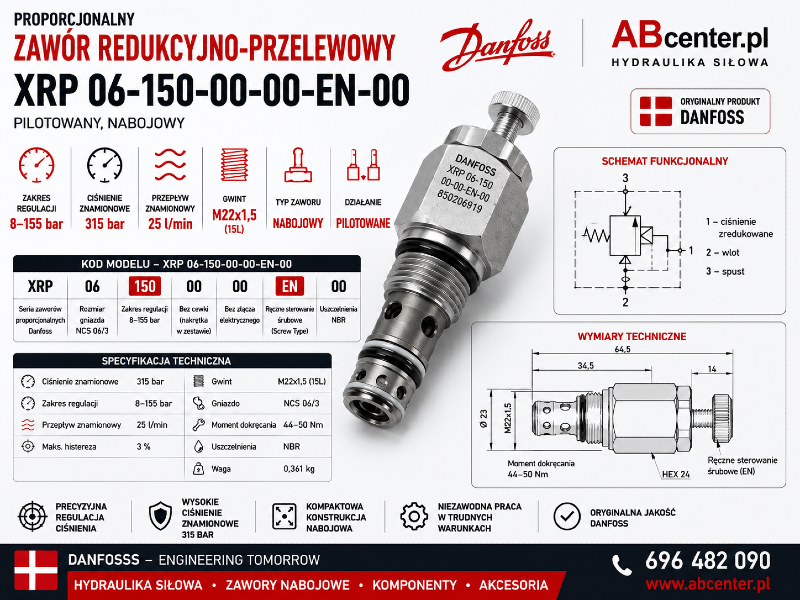

Specyfikacja techniczna

Zakres regulacji 8–155 bar

Oznaczenie 150 w symbolu zaworu odpowiada wersji o zakresie regulowanego ciśnienia 8–155 bar. Wartości 315 bar nie należy traktować jako zakresu regulacji – jest to ciśnienie znamionowe serii XRP 06.

Funkcja redukcyjno-przelewowa

Zawór XRP 06 umożliwia proporcjonalną redukcję ciśnienia. Wraz ze wzrostem prądu sterującego wzrasta ciśnienie na regulowanym porcie 1.

Jeżeli na porcie 1 wystąpi nadmierny wzrost ciśnienia, suwak otwiera połączenie pomiędzy portem 1 i portem 3. Zawór realizuje wówczas funkcję przelewową, ograniczając ciśnienie w regulowanym obwodzie.

Ręczne sterowanie EN

Wersja EN wyposażona jest w ręczne sterowanie śrubowe Screw Type. Pozwala to odróżnić ją od standardowej wersji 00 wyposażonej w Push Pin.

Wykonanie bez cewki

Kod 00 w pozycji napięcia oznacza wykonanie bez cewki, z nakrętką w zestawie. Kod 00 w pozycji złącza oznacza brak złącza elektrycznego.

Montaż

Zawór posiada gwint M22x1,5 i przeznaczony jest do gniazda NCS 06/3. Zalecany moment dokręcania naboju wynosi 44–50 Nm.

Zastosowanie

• hydraulika siłowa,
• maszyny przemysłowe i mobilne,
• agregaty hydrauliczne,
• bloki i manifoldy hydrauliczne,
• układy proporcjonalnej regulacji ciśnienia,
• układy wymagające redukcji i ograniczenia ciśnienia.

Najważniejsze cechy

• producent Danfoss,
• proporcjonalny zawór redukcyjno-przelewowy,
• konstrukcja pilotowana,
• montaż nabojowy,
• zakres regulacji 8–155 bar,
• ciśnienie znamionowe serii 315 bar,
• przepływ znamionowy 25 l/min,
• maksymalna histereza 3%,
• gwint M22x1,5,
• gniazdo NCS 06/3,
• ręczne sterowanie śrubowe EN.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie XRP 06-150-00-00-EN-00 oraz numer P/N 850206919. Szczególną uwagę należy zwrócić na wariant ciśnieniowy 150, wykonanie bez cewki i złącza oraz ręczne sterowanie EN.

ABcenter.pl – największy wybór hydrauliki siłowej w Polsce. Zawory proporcjonalne, zawory nabojowe i komponenty Danfoss.

FAQ – Danfoss XRP 06-150-00-00-EN-00

Do czego służy Danfoss XRP 06-150?

Danfoss XRP 06-150 to pilotowany proporcjonalny zawór redukcyjno-przelewowy typu nabojowego. Służy do proporcjonalnej regulacji i redukcji ciśnienia w układach hydrauliki siłowej oraz realizuje funkcję przelewową.

Jaki zakres regulacji ciśnienia posiada XRP 06-150?

Wariant 150 posiada zakres regulowanego ciśnienia 8–155 bar.

Czy 315 bar jest zakresem regulacji tego zaworu?

Nie. 315 bar to ciśnienie znamionowe serii XRP 06. Zakres regulowanego ciśnienia wariantu 150 wynosi 8–155 bar.

Jaki przepływ ma Danfoss XRP 06-150?

Przepływ znamionowy zaworu wynosi 25 l/min.

Jaką funkcję pełni zawór redukcyjno-przelewowy?

Zawór redukuje i proporcjonalnie reguluje ciśnienie w kontrolowanym obwodzie. W przypadku wzrostu ciśnienia na regulowanym porcie realizuje również funkcję przelewową.

Czy Danfoss XRP 06-150 jest zaworem pilotowanym?

Tak. XRP 06 jest pilotowanym proporcjonalnym zaworem redukcyjno-przelewowym.

Jaki gwint posiada XRP 06-150?

Zawór posiada gwint naboju M22x1,5.

Jakie gniazdo montażowe posiada XRP 06?

Zawór przeznaczony jest do montażu w gnieździe NCS 06/3.

Co oznacza EN w symbolu XRP 06-150-00-00-EN-00?

Oznaczenie EN określa wykonanie z ręcznym sterowaniem śrubowym (Screw Type).

Co oznacza 00 w pozycji cewki?

Kod 00 oznacza wykonanie bez cewki. Zawór dostarczany jest z nakrętką.

Czy zawór posiada złącze elektryczne?

W konfiguracji XRP 06-150-00-00-EN-00 kod 00 w pozycji złącza oznacza wykonanie bez złącza elektrycznego.

Jaki jest moment dokręcania zaworu?

Zalecany moment dokręcania naboju wynosi 44–50 Nm.

Jak sprawdzić, czy zawór będzie odpowiedni?

Przed zakupem należy porównać pełne oznaczenie XRP 06-150-00-00-EN-00, numer P/N 850206919, zakres regulacji, gwint oraz typ gniazda z wymaganiami układu hydraulicznego.
